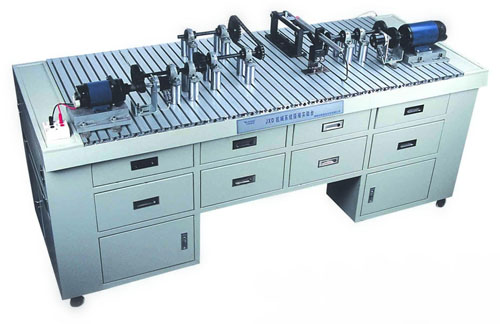

LG-JXD02型 機械系統搭接實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-JXD02型 機械系統搭接實驗臺是本公司通過對各種機械系統實驗臺的性能、功用、范圍的綜合考察后，由中南大學機械系教授設計制作而成，。它集拼裝、搭接、組合、測量與分析一身，真正做到了人機一體，一機多用，使學生能夠做到不出校門就能達到實地安裝、培訓、操作的效果，它是現有機械實驗臺中功能*為全面的一種實驗設備。
一、實驗目的：
1、它將單一的機械零件，通過實體操作，達到機械傳動中各種傳動效果，使學生將所學的理論在實踐中得到運用。
2、掌握實際安裝中的零件加工精度對裝配的影響，平行度、直線度、同軸度、定向、定位、跳動等各種形位公差的概念和作用。
3、掌握工作中各種工卡量具的使用。
4、通過對機械傳動的安裝，充分了解安裝誤差對機械傳動工作過程所產生的各種損壞和振動噪聲等。
5、該實驗臺是一種全開式實驗臺，四周都可安裝、調試，可同時供多名學生實驗。
二、功能與特點：
1、本實驗臺采用長方形臺面，操作臺由T型鋁合金型材制作而成，控制面板立于兩端，采用內置翻蓋結構，美觀實用，安全性強。型材組合的臺面，對工件的組合尺寸沒有明顯的要求，學生可根據設計要求，選定安裝尺寸。
2、本實驗臺可做單軸、多軸的安裝與分析，并能組合多級齒輪傳動、鏈傳動、帶傳動、曲柄搖桿、曲柄滑塊的測試與分析，配有旋轉編碼器，直線位移傳感器，可對安裝、傳動進行數據采集、分析，總結安裝誤差對測試精度的影響，配有強大的計算機處理軟件，能及時對照理論與實測的效果，分析找出其存在的問題。
3、自己動手安裝，掌握測量工具在實踐工作中的作用，提高對工況量具的認識。
4、分析不同類型的傳動特點和作用及適用的范圍。
三、實驗內容：
1、機械驅動系統
2、鏈的固定
3、動力傳輸系統
4、帶傳動
5、鏈傳動
6、齒輪傳動
7、多軸傳動
四、配測控軟件的搭接機構
1、齒輪機構：傳動比測試與理論計算。
2、曲柄滑塊機構：曲柄運動理論與實測分析；滑塊運動仿真與實測分析
3、曲柄搖桿機構：曲柄運動理論與實測分析；搖桿運動仿真與實測分析
4、齒輪曲柄滑塊機構：齒輪運動理論與實測分析；滑塊運動仿真與實測分析
5、齒輪曲柄搖桿機構：曲柄運動理論與實測分析；搖桿運動仿真與實測分析
五、主要技術參數
1、電機：直流調速電機：92W220V轉速：0-250r/min；交流調速電機：375W220V轉速：0-250r/min
2、測試傳感器：角位移傳感器：輸出電壓：0-5V脈沖數：5002支；直線位移傳感器：量程：16d1支；擺動傳感器：輸出電壓：0-5V量程：0-90℃2支；
3、外形尺寸：2050×780×860mm
六、測量工具
1、游標卡尺：0-150
2、外徑千分尺
3、角尺
4、塞尺
5、磁性百分表座
6、百分表
7、電機測速表
8、水平儀
9、皮帶張力測量儀
