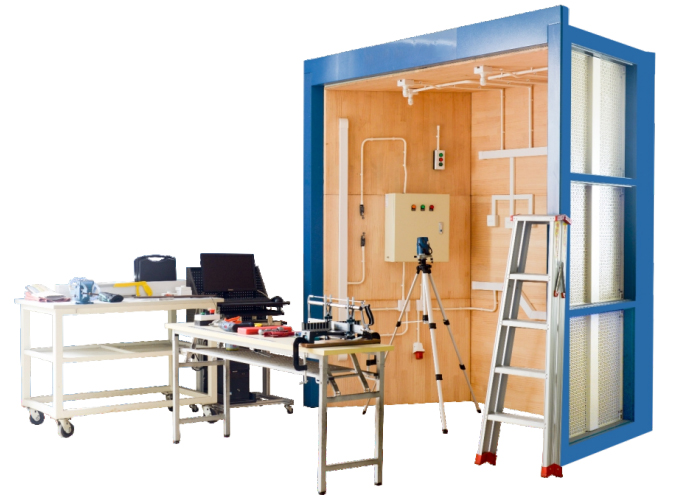

LGY-DQ016C型電氣裝置教學實訓考核設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGY-DQ016C型電氣裝置教學實訓考核設備是在“中國制造2025”的戰略指引下，以企業行業產品更新?lián)Q代和技術升級改造為背景，把握電氣安裝與維修的核心技能，涉及的內容包括動力控制線路，照明控制線路等線路的規范安裝及維修；PLC、變頻器、觸摸屏、傳感器等現代電氣元器件的規范安裝使用和參數設置，交直流電機、步進電動機、伺服電動機的安裝規范與參數設置；電氣控制線路故障的檢測與分析等。
實訓平臺根據世界技能大賽要求的標準、尺寸，框架材料采用方管厚2mm；工作面板采用 E0級18mm細芯板，該設備應包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜、工作臺等配套設備。能完成按電路圖、施工圖，采用金屬橋架、或PVC線槽、或PVC線管、或金屬線管完成電氣安裝與維修的安裝；能完成用戶配電箱、照明線路、電源輸出線路、環境控制或接入設備、電器插座線路以及設備保護裝置等的線路安裝與測試。
一、技術參數
1) 工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2) 工作環境：用絕緣地板（或使用絕緣地毯）；
3) 實訓裝置外形尺寸：2670×1250×2650 mm
4) 實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
5) 最大功率消耗 ≤1.5KW
6) 安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
