LG-DQ03型 電氣裝配實訓裝置（雙工位）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述
1、本設備由鋼板作制作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
2、根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
3、設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
4、靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實訓設備。

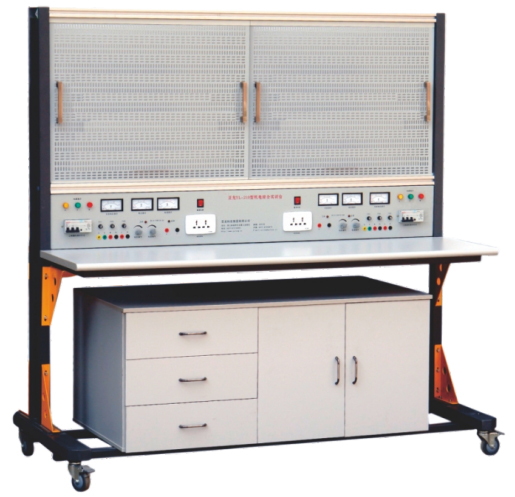

5、本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動；
6、儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。設備儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
二、技術指標
1、外型：整體尺寸1680mm×750mm×1630mm；
2、設備的材料：鈑金、鋁合金結構；
3、電源輸入：三相AC 380V ±10% 50HZ 三相五線；
4、固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
5、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6、接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
7、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、配置清單
1、主要部分‘
|
序號 |
名稱 |
單位 |
數量 |
技術要求 |
|
1 |
電氣裝配實訓裝置 |
臺 |
1 |
外形尺寸：1680mm×750mm×1630mm ； 材 料：鋼鋁結構；符合國家相關環保 要求； 輸入電壓：AC 380 V±10% 50 Hz 三相 五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置網孔掛板，安裝元件。 |
|
2 |
電氣元件 |
套 |
2 |
見附件1 |
|
3 |
實訓電機 |
臺 |
1 |
三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
|
臺 |
1 |
三相異步電動機（380V，單速帶 離心開關） PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380 IN(A):0.33 連接組別：△/Y |
||
|
臺 |
1 |
三相雙速異步電動機 PN(W):40/25、nN(r/min):2800 /1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y |
||
|
4 |
安全連線 |
套 |
1 |
專用導線 |
|
5 |
常用工具 |
套 |
1 |
見附件2 |
|
6 |
電力拖動仿真教學實訓考核軟件 |
套 |
1 |
內設電力拖動典型電路，模擬線路電流流 向各元件動作等，模擬生動形象，使學生 更容易接受、掌握。 |
|
7 |
機床模擬考核軟件 |
套 |
1 |
考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，更容易接受。 |
|
8 |
網孔板 |
塊 |
2 |
774×580mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
|
9 |
警示標志 |
塊 |
2 |
注意用電安全 |
|
10 |
凳子 |
個 |
2 |
高450mm圓凳 材料：鋼木結構，符合國家相關環保要求； |
|
11 |
實驗說明書書 |
套 |
1 |
指導學生實訓 |
附件1：電氣元件兩套清單
|
序號 |
名稱 |
型號與規格 |
單位 |
數量 |
備注 |
|
1 |
三相漏電開關 |
3P+N D6A |
只 |
2 |
|
|
2 |
三相熔斷器 |
3P 32A |
只 |
4 |
|
|
3 |
交流接觸器 |
220V |
只 |
8 |
|
|
4 |
中間繼電器 |
AC220V |
只 |
4 |
|
|
5 |
時間繼電器 |
F5-T2 AC220V 通電型 |
只 |
2 |
|
|
6 |
時間繼電器 |
F5-D2 AC220V 斷電型 |
只 |
2 |
|
|
7 |
熱繼電器 |
0.25-0.4A |
只 |
2 |
|
|
8 |
單向電能表 |
220V 0.5（2）A |
只 |
2 |
|
|
9 |
綜合支架 |
內置按鈕6只、2個萬能轉換開關、2只指示燈4只、急停1只、轉換開關1只， 選擇開關2只、3只大功率電阻電阻、卷線架1只 |
只 |
2 |
|
|
10 |
行程開關 |
LX19-001 |
只 |
8 |
|
|
11 |
線槽導線 |
5025 |
米 |
4 |
|
|
12 |
接線端 |
TB1512 |
只 |
6 |
|
|
13 |
硬線 |
1平方 |
卷 |
2 |
|
|
14 |
軟線 |
0.75平方 |
25米/卷 |
4 |
|
|
15 |
導軌 |
200mm |
條 |
10 |
|
|
16 |
燈開開關 |
86型 4開 |
只 |
2 |
|
|
18 |
燈泡 |
AC220V/40W |
只 |
4 |
|
|
19 |
明盒 |
86型 |
個 |
2 |
|
|
20 |
塑料原木 |
Φ100mm |
只 |
4 |
|
|
21 |
輔助觸頭組 |
F4-22 |
只 |
8 |
|
附件2、工具清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
數字萬用表 |
只 |
2 |
|
|
2 |
一字螺絲刀 |
把 |
2 |
|
|
3 |
十字螺絲刀 |
把 |
2 |
|
|
4 |
斜口鉗 |
把 |
2 |
|
|
5 |
剝線鉗 |
把 |
2 |
|
|
6 |
壓線鉗 |
把 |
2 |
|
四、實訓項目舉例
1、照明電路安裝連接實訓；
2、日光燈連接實訓；
3、單相電能表的應用；
4、電動機點動與連續轉動電路連接實訓；
5、按鈕聯鎖的電動機正、反轉電路連接實訓；
6、接觸器聯鎖的電動機正、反轉電路連接實訓；
7、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8、兩地控制的電動機控制電路的安裝；
9、按鈕切換的Y－△啟動控制電路的連接實訓；
10、時間繼電器切換的Y－△啟動控制電路的連接實訓；
11、電動機往返行程控制電路連接實訓；
12、電動機順序啟動控制電路連接實訓；
13、電動機定時運轉控制電路連接實訓；
14、按鈕切換的雙速電動機控制電路連接實訓；
15、時間繼電器切換的雙速電動機控制電路連接實訓。
