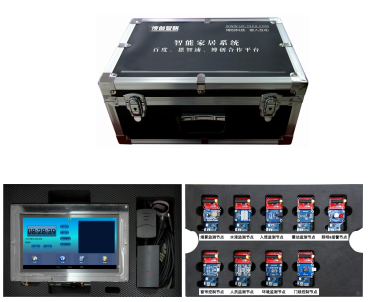

LG-BCJJ04型 智能家居系統（智能家居套裝）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1．模塊化設計，自由搭建：智能家居實訓套件兼?zhèn)湮锫?lián)網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；
1．模塊化設計，自由搭建：智能家居實訓套件兼?zhèn)湮锫?lián)網網絡通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；
1、 硬件參數
（1） CPU：采用目前市場上*主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM® Cortex™-A9架構；
（2） 主頻：1GHz；
（3） 內存：1GB的DDR3內存；
（4） EMMC: SanDisk iNAND SDIN5C2-8G；
（5） 電源管理：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6） 顯示屏：10.1寸電容觸摸屏；
（7） 接口資源：3個UART接口，1個用于調試終端，其它兩個用于接入外部串口設備；千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G/4G，Wi-Fi，藍牙模塊；VGA接口；
（8） 其他：板載陀螺儀傳感器；
二、 配套模塊
Ø 硬件參數
1、 Zigbee模塊9塊
（1）型號：TI CC2530，內置增強型8位51單片機；
（2）內置資源：豐富的I/O端口，溫度傳感器、串口、 A/D和各種常用外圍接口，片內64K可編程FLASH，8K RAM等；
（3）頻段范圍：2045~2483.5M，符合 IEEE802.15.4/Zigbee標準規范；
（4）數據傳輸速率：20~250kb/s；
（5）通訊距離：30~300米左右；
（6）具有片內128/256K的可編程Flash和8K的RAM；
2、 Zigbee底板9塊
（1）電源 :5V輸入,采用3節1.5V電池提供，配電池盒；
（2）串口: 1個USB串口(可同時提供5V輸入電源),1個TTL串口(與創新創客智能硬件平臺傳感器兼容)；
（3）1個JTAG調試接口；
（4）1個復位按鍵；
（5）2個4P白座接口（與創新創客智能硬件平臺傳感器兼容）；
（6）10個擴展I/O；
3、 傳感器9種（具體詳細參數請參照創新創客智能硬件平臺模塊部分）
（1）煙霧傳感器1個
（2）震動傳感器1個
（3）溫濕度傳感器1個
（4）LED蜂鳴器1個
（5）熱釋紅外傳感器1個
（6）雨雪傳感器1個
（7）直流電機模塊1個
（8）繼電器模塊1個
（9）紅外對射傳感器1個
三、軟件參數
1、Zigbee協調器、Zigbee節點
（1） 基于Z-Stack2007協議棧組網；
（2） 基于IAR 51集成開發環境的工程仿真調試環境；
（3） 支持tinyOS和contiki OS操作系統；
（4） 支持基于IPV6協議棧進行組網；
（5） 完整的實驗體系；
2、智能家居網關
（1） BootLoader：U-boot.imx；支持eMMc/SD擦除，讀，寫；支持bootm、bootargs設置；支持打印、設置、保存環境變量； 支持內存內容顯示，對比、修改； 支持USB下載鏡像等；
（2） 操作系統：支持Android 4.4.2，Linux + Qt 5.3.2；
（3） 驅動程序：10.1寸LVDS/TTL驅動，VGA顯示驅動、HDMI顯示驅動；電容觸摸屏驅動；多媒體硬件編解碼驅動；OV5640攝像頭驅動；屏幕旋轉驅動；FIMC驅動；重力傳感器驅動；陀螺儀傳感器驅動；AR8031千兆網卡驅動；485、CAN總線驅動；PWM驅動；按鍵驅動；音頻驅動WM8962；DMA驅動；實時時鐘驅動；USB Device驅動；USB host驅動；USB OTG驅動；WIFI模塊驅動；3G模塊驅動；藍牙模塊驅動；JPEG硬件編解碼驅動；2D硬件加速驅動；3D硬件加速驅動；LED1~LED4；
（4） 開發環境與工具：VM虛擬機；Ubuntu 14.04；USB轉串口驅動；超級終端，xshell，串口調試助手等串口工具；USB轉串口驅動；Eclipse+ADT；MQTT.fx；百度天工平臺；
（5） 實驗體系：包含完整的Android、Linux兩大實驗體系，以智能家居實訓系統為基礎，包含多個智能家居子系統案例。
3、實驗體系
（1） 開發環境建立
（2） Android HelloWord實驗
（3） Android 界面布局實驗
（4） Android基本控件實驗
（5） Android Activity實驗
（6） 具有交互功能的對話框?qū)嶒?br /> （7） 文件操作實驗
（8） 數據庫實驗
（9） 網絡通信實驗
（10） 音頻播放實驗
（11） 照相機實驗
（12） 短信發送實驗
（13） Android NDK開發與調試
（14） Android LED燈控制實驗
（15） Android 串口實驗
4、 百度天工平臺
（1） 網絡通信協議
（2） 物接入
（3） MQTT實現物接入
（4） 規則引擎；
（5） 時序數據庫；
（6） 物可視；
5、 其他
系統部分包含全部的系統源碼，有詳細的編譯說明文檔，可以根據自身需要定制特定的系統；以智能家居系統為頂層實訓，將智能家居拆分成視頻監控系統、家居安防系統等多個子系統（子系統依賴選配硬件）來鞏固Android基礎、智能家居基礎等。
6、ZigBee實驗體系
參見ZigBee套件。

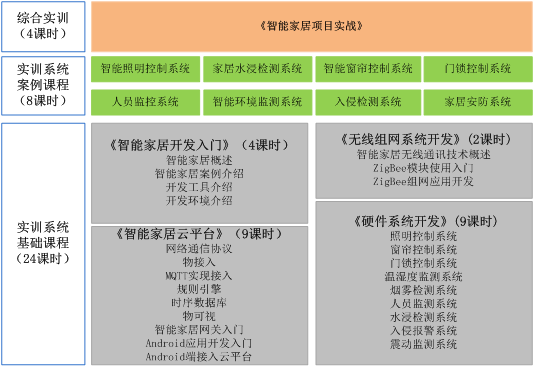

7、課程大綱
課程大綱中的每個課程均包含PPT，理論+實踐的課程包含PPT、實驗源碼、實驗文檔，配置整個課程的視頻教程，時長不低于4小時。

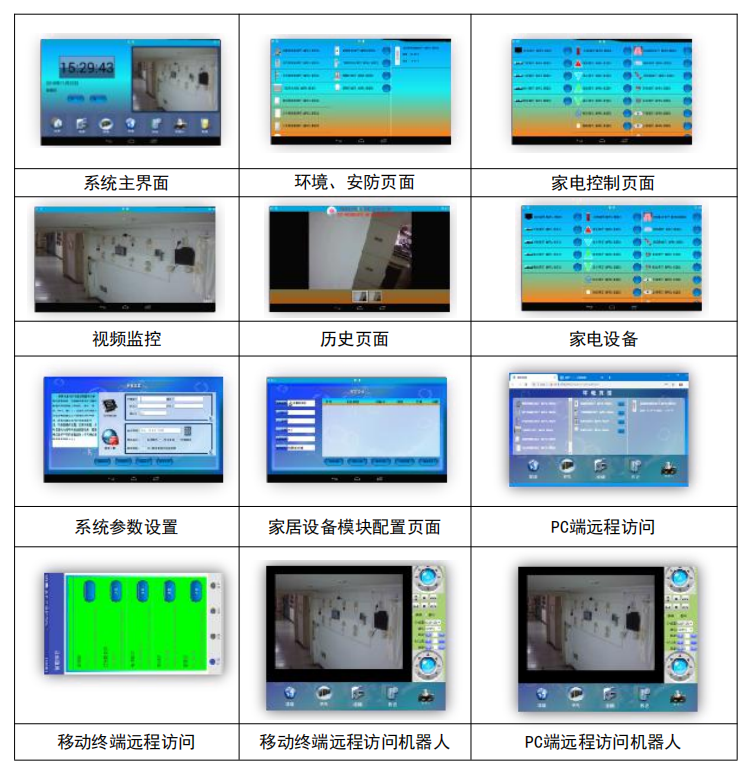

8、智能家居系統
四、實訓案例
（1） 智能照明控制系統
（2） 家居水浸檢測系統
（3） 智能窗簾控制系統
（4） 門鎖控制系統
（5） 人員監控系統
（6） 智能環境監測系統
（7） 入侵檢測系統
（8） 家居安防系統
