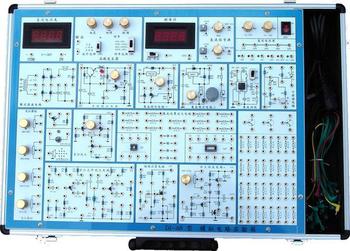

LG-A6型 模擬電路實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-A6型 模擬電路實驗箱是按照學校持殊要求設計的，該實驗箱特點是將所有實驗器件集中分類分布于線路板上,由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路,有利于培養學生的思維能力及動手能力,也增強了該實驗箱的適用性。A6型模擬電路實驗箱以《高等工業學校電子技術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術 基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的*新型實驗設備。
☆實驗箱組成
①電源：
輸入：AC 220V±10%，50HZ
輸出：※DC：±5V～±12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②直流電壓源
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源: 1000HZ 0-10V(新增)
④分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電
路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱
功放電路；電位器組；電阻、電容和二三極管、揚效應管、
可控硅等組成。
⑤集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
☆主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，
裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分
裝有鎖緊式接插件,使用直觀、可靠，維修方便、簡捷，實驗電路
采用單元電路方式設計,每個單元電路以基本電路為主，再連接不
同的元件為該電路參數或通過不同的單元電路組合,完成不同的實
驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體
牢固可靠,不變形,重量輕，絕緣安全性能好，開關箱蓋方便可靠,
外型美觀。
☆實驗項目
1.單級放大電路 12.集成功率放大器
2.兩級放大電路 13.整流濾波與并聯穩壓電路
3.負反饋放大電路 14.串聯穩壓電路
4.射極跟隨器 15.集成穩壓器
5.差動放大電路 16.RC正弦波振蕩器
6.比例求和運算電路 17.LC振蕩器及選頻放大器
7.積分與微分電路 18.電流/電壓轉換電路
8.波形發生電路 19.電壓/頻率轉換電路
9.有源濾波器 20.互補對稱功率放大器
10.電壓比較器 21.波形變換電路
11.IC電路RC正弦波振蕩器22.揚效應管實驗(新增)
附加:面包板擴展區
23.可控硅實驗電路(新增)
