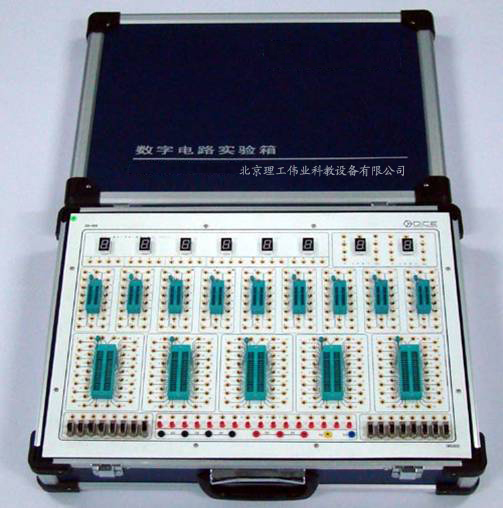

      LG-D2型數字電路實驗箱,設計豪華氣派,主機提供了多種信號源;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品,使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

   LG-D2型數字電路實驗箱由數電實驗板和信號源板兩部分組成，具體資源配置如下：

（1）電源 ：交流輸入：220V±10% ，50HZ

直流輸出：±12V/200mA 、 5V/2A

（2）手動單脈沖電路：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

（3）時序脈沖：T1、T2、T3、T4，輸出均為TTL電平：

固定頻率脈沖源：1HZ、10HZ、1KHZ、10KHZ、100K、1MHZ；

（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

（5）邏輯電平的輸入與顯示：

A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

B、十六位由紅色LED及驅動電路組成的邏輯電平顯示電路。

（6）數碼管顯示：

A、6位由八段LED數碼管組成的BCD碼譯碼顯示電路；

B、2位八段LED數碼管，引腳全部引出，用于數碼管實驗。

（7）時序發生器及啟?？刂齐娐?。

（8）提供20芯鎖緊式插座9個，40芯鎖緊式插座5個，完全滿足各種IC芯片。

（9）提供1K、10K、22K電位器3只。

 (10)可提供常用規格電阻、電容、二極管、穩壓管器件。
☆推薦實驗項目

1．TTL集成邏輯門的參數測試與使用

2．CMOS集成邏輯門的測試

3．門電路的邏輯功能實驗

4．常用組合邏輯功能器件的測試

5．半加器、全加器及邏輯運算實驗

6、七人表決電路及血型檢測電路

7、RS觸發器的功能測試

8、JK、D觸發器邏輯功能及主要參數測試

9、三態輸出出發器及鎖存器

10、異步二進制計數器實驗

11、同步二進制計數器實驗

12、移位寄存器的功能測試

13、計數、譯碼、顯示電路實驗

14、555集成電路及應用

15、波形產生及單穩態觸發器

16、序列檢測器的設計

17、D/A數模轉換器

18、A/D模數轉換器

19、可人工干預的交通燈控制器

20、數字電子鐘設計

21、數字頻率計

22、汽車尾燈控制實驗
