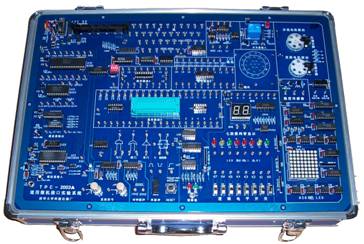

LG-2008PCID型 32位微機原理與接口實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
實驗室及實驗儀器的綜合和開放是當前實驗室建設的方向，培養學生的研究和創新能力是實驗室的重要任務。隨著現代計算機技術的快速發展，以Intel 80x86（32位）高級微處理器為核心、以Windows操作系統為主流應用環境的微機系統日益普及，各大專院校已紛紛開始了“32位微機原理”和“32位微機接口技術”課程的教學。“32位微機原理”和“32位微機接口技術”是實踐性很強的課程，要取得良好教學效果，就離不開高水平的實驗教學。公司順應計算機信息技術發展的潮流，積極推動32位微機實驗教學體系的建立，隆重推出DICE-2008PCI系列32位微機教學實驗系統，為各高校建立32位微機實驗教學體系提供了完整解決方案。
完善的基本微機接口技術實驗教學平臺
系統以 PC 微機為主機，由一塊PCI9054 為橋接主芯片PCI全隔離總線驅動擴展卡、一個微機接口通用實驗箱及軟件集成實驗環境組成。將PCI-LOCAL_ISA BUS PCI 插卡，安裝在PC機的任一PCI插槽內，并有一條34芯和一條40芯的扁平電纜把 LOCAL_ISA BUS 總線信號連接到通用實驗箱實驗箱內，供作基本接口實驗使用。 在微機接口通用實驗箱中的全隔離擴展接口；為各種擴展模塊、用戶的控制板、常用外圍接口及其控制應用部件提供了方便的鏈接接口信號。全面支持“微機接口技術”及“微機控制應用”的各項實驗內容。實驗箱中的阻容等器件采用貼片在主板背面、每個接口均有限流保護。防止誤操作損壞器件，大大提高了整機的可靠性！實驗?zāi)赴迳系乃行酒际前卜旁贗C插座上的，更換方便；采用的自鎖式連接導線，接觸十分可靠。
系統采用模塊化、積木式設計，清晰明了，提高了靈活性和適應性
兼容性強，減少設備投資 ：“主控單元＋微機接口通用實驗箱＋擴展模塊”分體式結構設計，只需構買一種微機通用接口實驗箱，通過更換主控單元便可組成多種實驗儀?，F(xiàn)提供：Intel 8086 16位微機控制單元；以S5933/PCI9052 /PCI9054三種橋接芯片的PCI 32位微機控制板；以后還將不斷推出新的控制板。一機多用，可減少院校設備投資津費，優惠實用。
開放式結構：通用實驗箱具有良好的開放特性，系統總線及各種外圍接口器件都可有開放接口，便于老師和學生設計開發新的實驗。實驗臺上除固定電路外還設有用戶擴展實驗區，用戶可以自己設計實驗電路，在用戶實驗區插上所選芯片并連線即可以實驗。從而極大地提高了學生的實際和操作能力，避免了單純驗證式實驗方式的弊病。
無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計空間為用戶提供永不淘汰的實驗平臺。我們提供幾種模塊可供用戶自由組合。并在以后不斷推出新的實驗?zāi)K，供用戶無限升級，永遠引領科技潮流。
目前還提供了32位數據擴展及32位存儲器/32位IO讀寫模塊、點陣式LCD中文顯示與IC卡實驗?zāi)K、8279鍵盤顯示實驗?zāi)K、16x16點陣式LED及4x4鍵盤和4位LED八段顯示器模塊、CPLD可編程邏輯實驗?zāi)K等多種擴展實驗?zāi)K供教學實驗選擇。
集成調試軟件,為用戶提供了完整的32位微機原理實驗調試平臺：
·調試界面采用自行開發的 VC++ 風格的DICE 組合軟件包；
·全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系統；
·符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；
·先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；
·完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；
·完美的集成調試環境，可在Windows 98/ME及Windows XP環境下，在DICE調試窗口中直接運行和源程序調試宏匯編程序，無需任何其它煩瑣的操作。
高級接口技術實驗：
1. Windows驅動程序WDM設計實驗； 2. PCI總線擴展卡驅動程序設計實驗；
|
1. 74LS138 I/O地址譯碼器實驗
|
2. 74LS244并行輸入實驗
|
|
3. 74LS273并行輸岀實驗
|
4. 8253可編程定時器/計數器實驗
|
|
5. 8255可編程并行接口實驗
|
6. 74LS164串并轉換八段數碼管實驗
|
|
7. ADC0809模/數轉換器實驗
|
8. DAC0832數/模轉換器實驗
|
|
9. 8251串行通信實驗
|
10. 8250串行雙機通信實驗
|
|
11. 8279鍵盤顯示控制實驗
|
12. HM6264存儲器讀寫實驗
|
|
13. 18B20單線數字測溫實驗
|
14. 繼電器控制實驗
|
|
15. 競賽槍答器實驗
|
16. 交通燈控制實驗
|
|
17. 中斷實驗
|
18. DMA傳送實驗
|
|
19. 集成電路測試實驗
|
20. 電子琴實驗
|
|
21. 步進電機控制實驗
高級接口技術實驗：
|
22. 直流電機轉速控制實驗
|
3. Windows下訪問PCI配置空間實驗； 4. 在Windows下處理PCI中斷實驗；
5. 在Windows實現存儲器擴展實驗； 6. 在Windows實現DMA實驗；
7. 在Windows實現各種接口實驗。
提供下列選配模塊：
1. 32位接口驅動模塊板：提供8/16/32位接口實驗；8/16/32位存儲器讀寫、8/16/32位DMA實驗。
2. 鍵盤 LED顯示模塊板：配有4*4鍵盤接口，四位LED八段顯示器，進行鍵盤動態掃描；動態顯示等實驗；配有16*16 LED及驅動電路，可進行八位、及十六位數據接口的中文字幕移動實驗。
3. LCD與IC卡實驗?zāi)K：
提供128*64點陣式LCD中文顯示、圖形顯示實驗；IC卡讀、寫、加密等實驗。
4. CPLD可編程邏輯實驗?zāi)K ：各種邏輯門電路：與門、或門、非門、異或門、鎖存器、觸發器、緩沖器等；半加器、全加器、比較器、二十進制計數器、分頻器、移位寄存器、譯碼器；常用的 74 系列芯片、接口芯片實驗；提供 VHDL 語言編寫的實驗范例。
