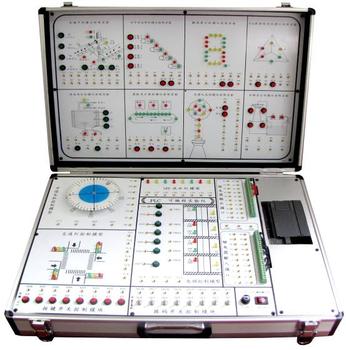

LG-PLC02型 可編程控制器實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
（1）LG-PLC02型 可編程控制器實驗箱功能模塊與臺式其本相同,該設備把可編程序控制器主機和所有實驗?zāi)K組合設計在上下二塊電路板上，使用戶無論是在教學活動或項目開發中使用和移動更加靈活方便。更重要的是系統的實驗?zāi)K比以往的大型實驗臺設計更加緊湊、合理，實驗項目更加豐富。是目前國內市場上一款性價比極高的PC教學實驗設備,深受院校老師學生的歡迎。
（2）實驗?zāi)K引用了步進電機和減速步進電機;直流電機和減速直流電機;共五個電機;減速步進電機配有單片機控制的伺服電路,使運轉更平滑精確;實驗?zāi)K還引用了十個繼電器,其中提供了一組開放式繼電器,讓學生撐握繼電器在正反轉電路中的應用方法;十二個傳感器件,使實驗?zāi)K可完成閉環電路的實驗,有效地保證了硬件電路的完善程度;實驗質量的深入程度和實驗的逼真程度。
（3）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（4）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。實驗箱采用OMRON40點主機（輸入24點，輸出16點），完全能夠滿足目前高等院校的PC教學需求。用戶如需其它指定型號也可以定做,實驗箱設計制作精良,功能完善。
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：OMRON-CPM1A-40CDR-A（AC電源）：輸入24點、輸出 16點。
SIEMENS S7-200 CPU226 輸入24點、輸出 16點
SIEMENS S7-200 CPU224 輸入14點、輸出 10點,擴展8點。
FX1S-30MR 輸入16點、輸出 14點
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十二個模塊控制實驗項目：
1、 藝術燈控制實驗
2、 交通燈控制實驗
3、 液體混合裝置自動控制實驗
4、 LED數碼管控制實驗
5、 步進電機控制實驗
6、 四級傳送帶控制實驗
7、 機械手控制實驗
8、 郵件分揀控制實驗
9、 水塔水位控制實驗
10、電機Y/△起動控制實驗
11、刀庫捷徑選擇控制實驗
12、四層電梯控制實驗
13、其他自主設計實驗項目
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。
注意:下載電纜和手持式編程器屬選配件,通常供貨中用戶根據需要另行選配,在造計劃訂合同時需注明
