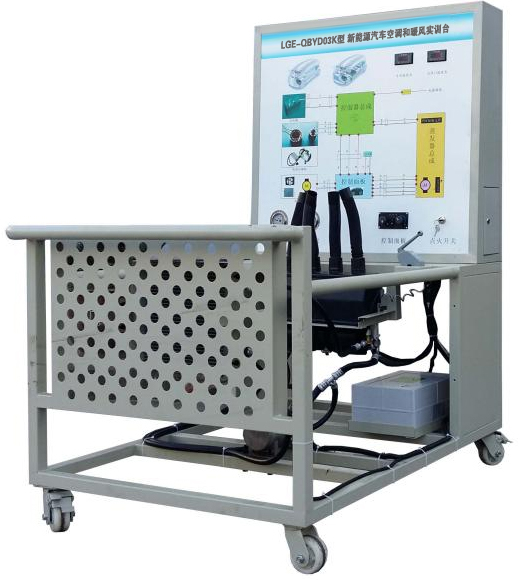

LGE-QBYD03K型 新能源汽車空調和暖風實訓臺（比亞迪秦）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
1.該設備采用比亞迪秦混合動力汽車空調系統為基礎，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由動力電池和管理系統實訓臺提供原車動力電源。
3.適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的新能源汽車空調系統，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由新能源汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示混合動力汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原新能源汽車電源
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1.該設備采用比亞迪秦混合動力汽車空調系統為基礎，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由動力電池和管理系統實訓臺提供原車動力電源。
3.適用于各院校對新能源汽車空調系統理論和維修實訓的教學需要。
1.真實可運行的新能源汽車空調系統，充分展示新能源汽車空調系統的組成結構和工作過程。
2.由新能源汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示混合動力汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原新能源汽車電源
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
| 4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
| 5 | 數字式進風口溫度表 | 個 | 1 | |
| 6 | 數字式出風口溫度表 | 個 | 1 | |
| 7 | 空調控制器總成 | 套 | 1 | |
| 8 | 空調蒸發箱總成 | 套 | 1 | |
| 9 | 空調壓縮機總成 | 套 | 1 | |
| 10 | 膨脹閥總成 | 套 | 1 | |
| 11 | 干燥器總成 | 套 | 1 | |
| 12 | 鼓風機總成 | 套 | 1 | |
| 13 | 冷凝器 | 個 | 1 | |
| 14 | 冷卻電子風扇 | 套 | 1 | |
| 15 | 混合動力汽車空調控制器(驅動電機變頻器)及操縱開關組件 | 套 | 1 | |
| 16 | 電池組 | 套 | 1 | |
| 17 | DC/DC系統 | 套 | 1 | |
| 18 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 19 | 車載充電器與充電口 | 配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 套 | 1 | |
| 21 | 設備教師手冊 | LIGONG | 套 | 1 |
| 22 | 設備合格證、保修卡 | 套 | 1 |
