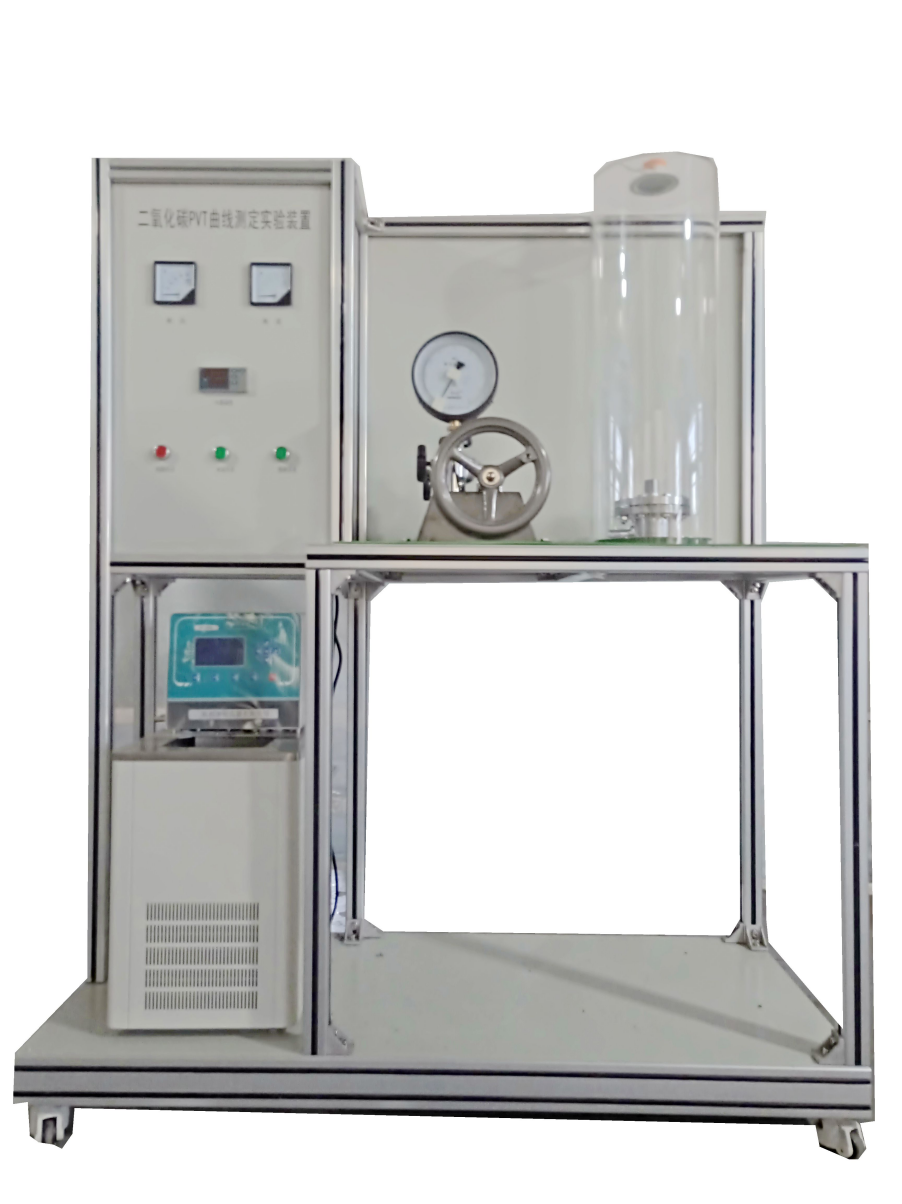

LG-QXCD二氧化碳PVT曲線測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。
2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。
3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。
4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
二、主要配置
精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。
三、公用設施
1、水：自帶蓄水箱。
2、電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數
1、操作條件：不大于50℃，不大于10MPa。
2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。
3、玻璃毛細管：承壓≤10MPa，長度600mm。
4、玻璃夾套：帶刻度，溫度傳感器測口。
5、透明有機玻璃保護罩，φ250×760mm
6、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。
7、指針式壓力表：范圍0-10MPa，精度0.4%FS。
8、溫度傳感器：Pt100，顯示分度0.1℃。
9、超級恒溫水浴：無氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。
10、額定電壓：220V，總功率：3kW。
11、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
12、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
調壓模塊 |
|
壓力 |
壓力表 |
就點顯示 |
閥門 |
