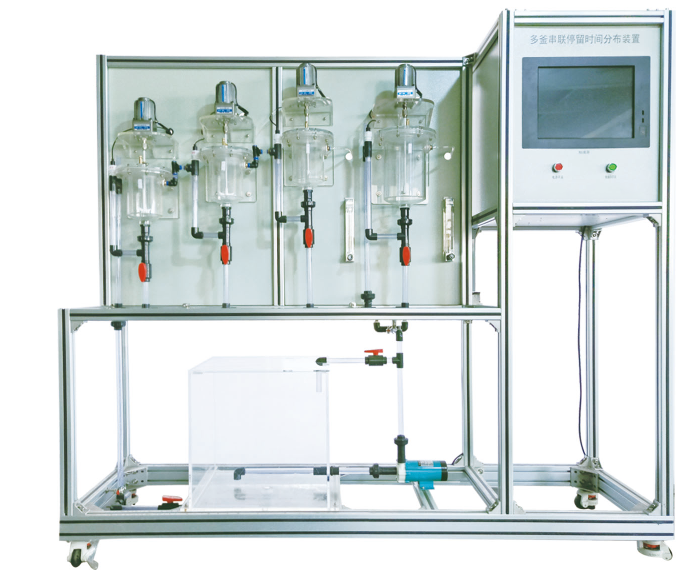

LG-DFCLFH多釜串聯返混性能測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、了解停留時間測定的原理，加深對返混概念的理解。
2、掌握測定某一反應器中物料停留時間分布的方法與計算。
3、可完成多釜串聯返混性能測定實驗的實驗數據測定。
4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數。
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
6、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。
二、設計參數
1、常溫，常壓操作。
2、單釜：
3、水流量：40L/h、平均停留時間（數學期望值）
：200-600。
4、方差
：1.0
105--3.0
105、模型參數N：1.2—2。
5、三釜：
6、水流量：40L/h、平均停留時間（數學期望值）
：200-600。
7、方差
：1.0
105--5.0
105、模型參數N：1.2—4。
三、主要配置
有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、轉換模塊及軟件、閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。
四、公用設施
1、水：裝置自帶不銹鋼水箱，連接自來水接入。 實驗物料：水--- KCl。
2、電：電壓AC220V，功率1.5KW，標準單相三線制。
五、技術參數
1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個。
2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，1個。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。
4、流量計：玻璃轉子流量計6-60L/h，水。
5、示蹤劑1-6mL/次 。
6、水箱：80L，透明有機玻璃材質。
7、管路：透明，壁厚≥2.0mm，透明可視材質。
8、交流可調速電機：攪拌馬達15W，轉數90－600r/min，無級變速調節。
9、數顯電導率儀：在線電導率檢測儀，0-104S·cm
3個，信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：4支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。
10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
13、額定電壓：220V，總功率：500W。
14、外形尺寸：1800×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、轉換模塊及在線監控軟件一套。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
六、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉數 |
霍爾開關 |
觸摸屏 |
調速模塊 |
|
三釜進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
單釜進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
濃度 |
在線電導率儀 |
觸摸屏 |
濃度 |
|
示蹤劑流動時間 |
時間控制器 |
觸摸屏 |
無 |
