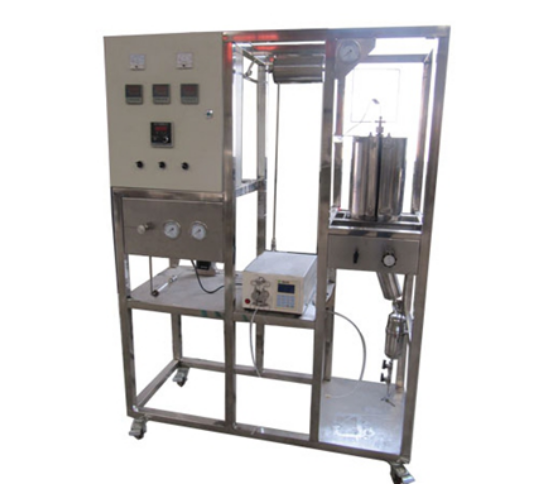

LGH-YCH02型 乙醇常壓催化實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-YCH02A型 數字型乙醇常壓催化實驗裝置）
一、乙醇常壓催化實驗裝置功能1.乙醇常壓催化實驗。
2.了解掌握乙醇常壓催化實驗的操作流程及原理。
開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控制柜、不銹鋼支架。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：乙醇
四、技術參數
1.工作壓力：<0.5MPa。
2.2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200SCCM，Nz標定，準確度：±1%F.S。
3.Φ260*350mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，*高溫度800℃。
4.控溫儀表：人工智能型儀表，精度FS≤0.2%
5.石英反應管：Φ10*500mm，催化劑裝填量：1-10ml。
6.預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。
7.鼓泡罐：容積1.0L，304不銹鋼材質。
8.正泰電器：接觸器、開關、漏電保護空氣開關。
9.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
10.框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11.外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成
| LGH-YCH02型 乙醇常壓催化實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 質量流量計 | 數字流量顯示儀 | 手動調節 | |
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀 | 轉速調節 | |
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
| LGH-YCH02A型 數字型乙醇常壓催化實驗裝置 | 氣體流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 |
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀，精度：0.5%FS | 轉速調節 | |
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 |
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
