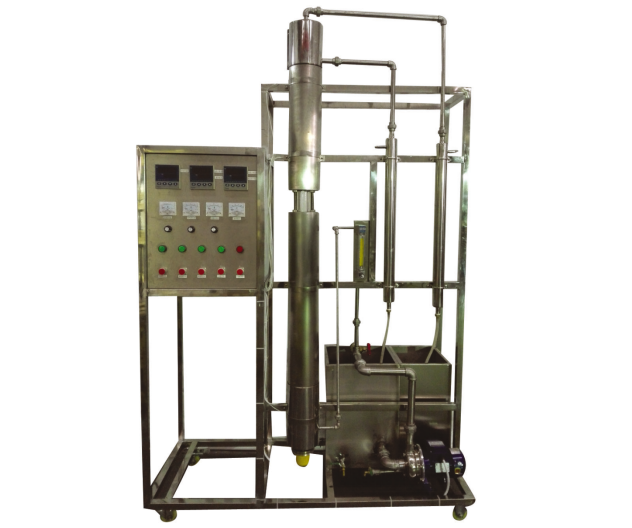

LGH-DZF01型 單管升膜蒸發實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1.觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。
2.測量在不同流型下的對流傳熱系數及蒸汽的干度。
二、設計參數
傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。
三、公用設施
1.水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2.電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水，外配設備：無。
四、主要設備
1.304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。
2.304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。
3.玻璃觀測段 長度100mm高硼硅玻璃視窗。
4.304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。
5.304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。
6.304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。
7.LZB-10轉子流量計：流量范圍6～60L/h 。
8.不銹鋼離心泵 1臺。
9.不銹鋼水箱 1臺。
10.冷卻水出口溫度 1支。
11.主體溫度、壁面溫度熱電偶3支。
12.宇電AI702M多路數字溫度顯示儀。
13.宇電AI518溫度控制儀（帶手動功能）。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成
1.觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。
2.測量在不同流型下的對流傳熱系數及蒸汽的干度。
傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。
三、公用設施
1.水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2.電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水，外配設備：無。
四、主要設備
1.304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。
2.304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。
3.玻璃觀測段 長度100mm高硼硅玻璃視窗。
4.304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。
5.304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。
6.304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。
7.LZB-10轉子流量計：流量范圍6～60L/h 。
8.不銹鋼離心泵 1臺。
9.不銹鋼水箱 1臺。
10.冷卻水出口溫度 1支。
11.主體溫度、壁面溫度熱電偶3支。
12.宇電AI702M多路數字溫度顯示儀。
13.宇電AI518溫度控制儀（帶手動功能）。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 |
| 預熱溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） |
