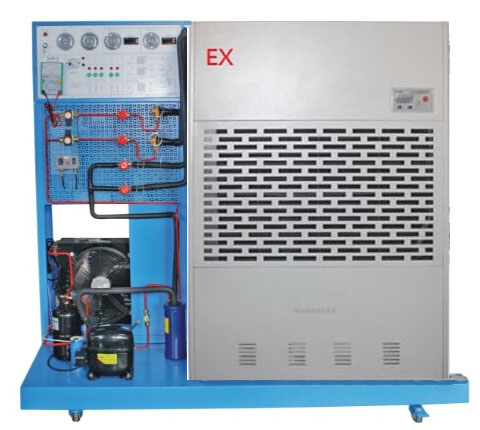

LG-ZLCS01型 除濕機維修技能與考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
1、能夠開展除濕機設備的使用和維護，展示除濕機的制冷系統、通風系統、冷卻水系統及電氣控制系統，進行故障排除訓練、適用于學員實訓與技能鑒定考核；
2、技術參數：
除濕量不低于10kg/h；
制冷量13.6kw；
制熱量6kw；
通風風量2500m3/h；
噪音60db；
外形尺寸約：1800×1000×1900（mm）
3、提供配套實訓教材、產品檢測報告、質量合格證；
4、電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
5、裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作；
6、除濕機采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
二、實訓項目
1、熟悉除濕機制冷系統的工作原理及升溫除濕、調溫除濕和降溫除濕三種工況模式?？己隧椖颗c方式：根據機組上的配件編號繪制制冷系統原理圖，并注明對應的名稱；
2、常用制冷工具的用途及使用，考核項目與方式：根據考核的，使用制冷工具做除濕機實際制冷操作考核；
3、除濕機制冷部件的組裝，考核項目與方式：根據考核的要求，更換壓縮機的操作，更換過濾器、抽真空、加注制冷劑的操作；
4、除濕機電氣部件的組裝步驟，考核項目與方式：根據考核的要求，更換主要電氣部件，對更換的主要電氣部件進行檢查；
5、除濕機常見制冷故障及故障原因分析，考核內容與方法：根據對制冷故障的說明或故障表現，分析故障的原因及可能引起此故障的部件或部位。（循環風機、冷凝風機、壓縮機、電磁閥、管路）
6、常見制冷故障的排除：考核方法，根據對制冷故障原因或部位寫明排除方法，并進行實際操作。
三、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、能夠開展除濕機設備的使用和維護，展示除濕機的制冷系統、通風系統、冷卻水系統及電氣控制系統，進行故障排除訓練、適用于學員實訓與技能鑒定考核；
2、技術參數：
除濕量不低于10kg/h；
制冷量13.6kw；
制熱量6kw；
通風風量2500m3/h；
噪音60db；
外形尺寸約：1800×1000×1900（mm）
3、提供配套實訓教材、產品檢測報告、質量合格證；
4、電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
5、裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作；
6、除濕機采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
1、熟悉除濕機制冷系統的工作原理及升溫除濕、調溫除濕和降溫除濕三種工況模式?？己隧椖颗c方式：根據機組上的配件編號繪制制冷系統原理圖，并注明對應的名稱；
2、常用制冷工具的用途及使用，考核項目與方式：根據考核的，使用制冷工具做除濕機實際制冷操作考核；
3、除濕機制冷部件的組裝，考核項目與方式：根據考核的要求，更換壓縮機的操作，更換過濾器、抽真空、加注制冷劑的操作；
4、除濕機電氣部件的組裝步驟，考核項目與方式：根據考核的要求，更換主要電氣部件，對更換的主要電氣部件進行檢查；
5、除濕機常見制冷故障及故障原因分析，考核內容與方法：根據對制冷故障的說明或故障表現，分析故障的原因及可能引起此故障的部件或部位。（循環風機、冷凝風機、壓縮機、電磁閥、管路）
6、常見制冷故障的排除：考核方法，根據對制冷故障原因或部位寫明排除方法，并進行實際操作。
三、配置清單
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| （一）整機部分 | ||||
| 1 | 除濕機實訓臺架 | 約180cm×100cm×190cm | 1套 | |
| 2 | 壓縮機 | 5P | 1臺 | 日立 |
| 3 | 膨脹閥 | 丹佛斯TGEX7.5 | 1個 | |
| 4 | PLC控制控制器 | 西門子CPU224XP+EM231 | 1套 | |
| 5 | 送風機 | 山東新風 | 1套 | |
| 6 | 換熱器 | 科威3HP | 1套 | |
| 7 | 傳感器 | 溫度傳感器PT100 | 4個 | |
| 8 | 濕度變送傳感器5%RH-95%RH,25℃ | 2個 | ||
| 9 | 電器控制系統 | 鈑金框架，施奈德交流接觸器，熱繼電器，中間繼電器，其它輔材等 | 1套 | |
| 10 | 觸摸屏 | TPC7062KX | 1臺 | 昆侖通態 |
| 11 | 儲液器 | LCR-4L | 1套 | 國產 |
| 12 | 過濾器 | EK-163 | 1個 | 國產 |
| 13 | 電磁閥 | SV8AW | 1個 | 國產 |
| 14 | 底座 | 含鈑金底座、萬向腳輪 | 1套 | |
| （二）工具、附件及資料 | ||||
| 15 | 工具及附件 | 含真空泵、公/英制脹管器擴口器、雙頭壓力表、加液管、公/英制轉換接頭、鉗形多功能電流表、銅管割刀、彎管器、便攜式焊槍、螺絲刀、活動扳手、內六角扳手 | 1套 | |
| ★16 | 電氣控制技能實訓仿真軟件 | 以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。（為保證軟件正版，投標時提供軟件著作權證書原件） | 1套 | |
| 17 | 使用說明書，工作原理圖等 | 1套 | ||
