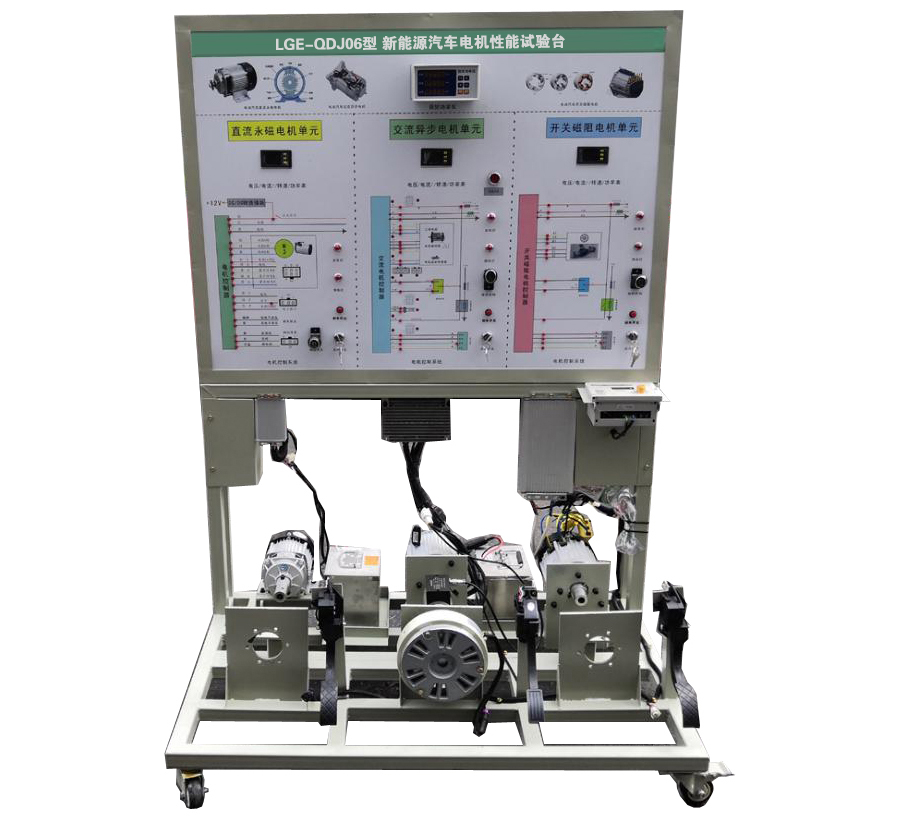

LGE-QDJ06型 新能源汽車電機性能試驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
電機性能試驗臺由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（直流永磁、交流異步、開關磁阻）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、臺式機電腦(自配)等模塊組成。
二、功能特點
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
★5、配套汽車多媒體教學系統（內容不少于30項）（投標時需現場演示，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車維修技師技能訓練教程；3、汽車電器與電子控制技術；4、電控發動機原理與診斷；5、自動變速器結構原理與檢修；6、汽車空調構造原理與維修；7、汽車電器與電子控制技術；8、汽車保養與維護；9、汽車噴漆涂裝技術；10、汽車檢測與故障診斷技術；11、汽車維修職業技能培訓教材；12、汽車美容噴漆涂裝；13、汽車電工全套；14、汽車維修技工考證培訓；15、汽車專業英語；16、汽車電腦維修；17、汽車故障高級診斷技術；18、汽車機修全套（含國內外主流車型）；19、汽車維修大全（含國內外主流車型）；20、貨運汽車發動機維修教程（含康明斯、維柴、玉柴、重汽）；21、機修（含中、高、技師級）；22、汽車維修技工考證培訓-考試試題與技巧；23、汽車電路維修；24、自動變速器結構原理與檢修；25、豐田汽車維修全套教程；26、大眾汽車維修視頻；27、DSG雙離合器式自動變速器原理與維修；28、手自一體變速器原理；29、汽車音響防盜解碼與維修、氣囊修復，儀表芯片解密；30、汽車OBD故障碼分析與維修。
★6、汽車電器系統測控分析控制教學軟件（為保證軟件正版，投標時提供計算機軟件著作權證書原件）
采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬汽車電子技術、汽車數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。
★7、實驗室遠程管理考核系統軟件（為保證軟件正版，投標時提供計算機軟件著作權證書原件和演示視頻）
該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
三、實訓項目
1.電動汽車用直流永磁電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
2.電動汽車用直流永磁電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
3.電動汽車用直流永磁電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
4.電動汽車用交流異步電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
5.電動汽車用交流異步電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
6.電動汽車用交流異步電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
7.電動汽車用開關磁阻電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
8.電動汽車用開關磁阻電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
9.電動汽車用開關磁阻電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
10.電機不轉動情況的故障分析及排除。
四．基本配置(每臺)
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
電機性能試驗臺由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（直流永磁、交流異步、開關磁阻）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、臺式機電腦(自配)等模塊組成。
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
★5、配套汽車多媒體教學系統（內容不少于30項）（投標時需現場演示，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車維修技師技能訓練教程；3、汽車電器與電子控制技術；4、電控發動機原理與診斷；5、自動變速器結構原理與檢修；6、汽車空調構造原理與維修；7、汽車電器與電子控制技術；8、汽車保養與維護；9、汽車噴漆涂裝技術；10、汽車檢測與故障診斷技術；11、汽車維修職業技能培訓教材；12、汽車美容噴漆涂裝；13、汽車電工全套；14、汽車維修技工考證培訓；15、汽車專業英語；16、汽車電腦維修；17、汽車故障高級診斷技術；18、汽車機修全套（含國內外主流車型）；19、汽車維修大全（含國內外主流車型）；20、貨運汽車發動機維修教程（含康明斯、維柴、玉柴、重汽）；21、機修（含中、高、技師級）；22、汽車維修技工考證培訓-考試試題與技巧；23、汽車電路維修；24、自動變速器結構原理與檢修；25、豐田汽車維修全套教程；26、大眾汽車維修視頻；27、DSG雙離合器式自動變速器原理與維修；28、手自一體變速器原理；29、汽車音響防盜解碼與維修、氣囊修復，儀表芯片解密；30、汽車OBD故障碼分析與維修。
★6、汽車電器系統測控分析控制教學軟件（為保證軟件正版，投標時提供計算機軟件著作權證書原件）
采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬汽車電子技術、汽車數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。
★7、實驗室遠程管理考核系統軟件（為保證軟件正版，投標時提供計算機軟件著作權證書原件和演示視頻）
該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
三、實訓項目
1.電動汽車用直流永磁電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
2.電動汽車用直流永磁電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
3.電動汽車用直流永磁電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
4.電動汽車用交流異步電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
5.電動汽車用交流異步電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
6.電動汽車用交流異步電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
7.電動汽車用開關磁阻電機，在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
8.電動汽車用開關磁阻電機，在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
9.電動汽車用開關磁阻電機，在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
10.電機不轉動情況的故障分析及排除。
四．基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 點火開關 | 配套 | 套 | 3 |
| 3 | 鋰電池組 | 配套 | 套 | 2 |
| 4 | 純電動車直流永磁電機 | 48V1KW | 套 | 1 |
| 5 | 純電動車交流異步電機 | 60V1KW | 套 | 1 |
| 6 | 純電動車開關磁阻電機 | 48V1200W | 套 | 1 |
| 7 | 電機控制器 | 與電機配套 | 套 | 3 |
| 8 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 9 | DC-DC轉換器 | 48V轉12V | 套 | 1 |
| 10 | 檔位開關 | 電動車專用 | 套 | 3 |
| 11 | 油門控制裝置 | 電動車專用 | 套 | 3 |
| 12 | 直流接觸器 | DZ47 | 套 | 1 |
| 13 | 電源總開關 | 配套 | 套 | 3 |
| 14 | 轉速表、扭矩表、功率表 | 配套 | 套 | 1 |
| 15 | 電壓表 直流數顯電流表 功率表 | 配套 | 套 | 1 |
| 16 | 電機扭矩/功率/轉速等測試裝置 | 配套 | 套 | 1 |
| 17 | 移動臺架 | 1240×600×1700mm(帶自鎖腳輪裝置) | 臺 | 1 |
| 18 | 保險絲盒 | 配套 | 套 | 1 |
| 19 | 保修卡/合格證 | 配套 | 套 | 1 |
| 20 | 教師手冊 | 配套 | 套 | 1 |
| 21 | 實驗室遠程管理考核系統軟件 | 配套 | 套 | 1 |
