數字電路應用創新實驗裝置
一、產品的特點:

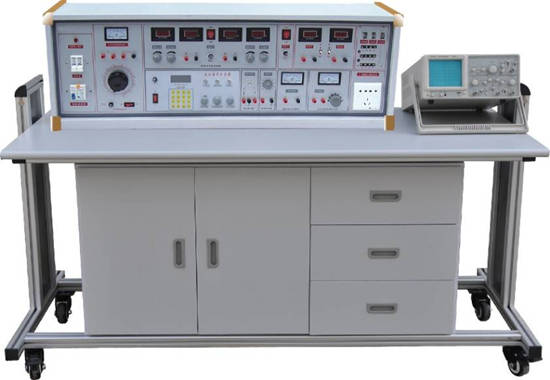

LGDL-C02型 數字電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。數字電路應用創新實驗裝置實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。數字電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★ 1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度 電位器調節，正弦波輸出具有20db,40db衰減
方波占空比 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）
透明創新實驗模塊配置清單
六、實驗項目
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGDL-C02型 數字電路應用創新實驗裝置具有較完善的安全保護措施，較齊全的功能。數字電路應用創新實驗裝置實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。數字電路應用創新實驗裝置實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
適用于高等院校及要求較高的中專、技校、職業學校，可完成模擬電子技術、數字電路等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能:
1、實驗臺構成與性能:
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
★ 1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 ≥10V
輸出阻抗 50Ω
失真度 <1%（0.1HZ-- 1KHz）
頻率范圍 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度 電位器調節，正弦波輸出具有20db,40db衰減
方波占空比 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍 100MHz，自動換檔
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目:
（一）構成與配備(以二十四座為例)
1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
3、示教控制臺1臺：
（1）由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
五、設備配置清單（以二十四座為例）
| NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
| 1 | 教師主控臺 | 套 | 1 | 具有控制學生電源功能 | |
| 2 | 學生機頭 | 臺 | 12 | ||
| 3 | 學生桌 | 個 | 12 | 含模電透明創新實驗模塊（詳見清單） | |
| 4 | 學生桌面板 | 塊 | 12 | ||
| 5 | 絕緣皮 | 張 | 13 | ||
| 6 | 凳子 | 張 | 25 |
| 模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
| 電 阻 | 4Ω | 1 | 2W |
| 電 阻 | 5.1Ω | 2 | 2W |
| 電 阻 | 8Ω | 1 | 2W |
| 電 阻 | 10Ω | 1 | 2W |
| 電 阻 | 16Ω | 1 | 2W |
| 電 阻 | 20Ω | 1 | 1W |
| 電 阻 | 30Ω | 1 | 1W |
| 電 阻 | 51Ω | 2 | 1W |
| 電 阻 | 75Ω | 1 | 1W |
| 電 阻 | 100Ω | 2 | 1/8W |
| 電 阻 | 120Ω | 1 | 1/8W |
| 電 阻 | 150Ω | 1 | 1/8W |
| 電 阻 | 200Ω | 1 | 1/8W |
| 電 阻 | 240Ω | 1 | 1/8W |
| 電 阻 | 300Ω | 2 | 1/8W |
| 電 阻 | 330Ω | 1 | 1/8W |
| 電 阻 | 470Ω | 1 | 1/8W |
| 電 阻 | 510Ω | 2 | 1/8W |
| 電 阻 | 620Ω | 1 | 1/8W |
| 電 阻 | 650Ω | 1 | 1/8W |
| 電 阻 | 1K | 2 | 1/8W |
| 電 阻 | 1.5K | 1 | 1/8W |
| 電 阻 | 2K | 2 | 1/8W |
| 電 阻 | 2.4K | 2 | 1/8W |
| 電 阻 | 2.7K | 1 | 1/8W |
| 電 阻 | 3K | 2 | 1/8W |
| 電 阻 | 3.3K | 1 | 1/8W |
| 電 阻 | 3.9K | 1 | 1/8W |
| 電 阻 | 4.3K | 1 | 1/8W |
| 電 阻 | 4.7K | 2 | 1/8W |
| 電 阻 | 5.1K | 3 | 1/8W |
| 電 阻 | 6.8K | 2 | 1/8W |
| 電 阻 | 7.5K | 1 | 1/8W |
| 電 阻 | 9.1K | 1 | 1/8W |
| 電 阻 | 10K | 5 | 1/8W |
| 電 阻 | 13K | 2 | 1/8W |
| 電 阻 | 15K | 1 | 1/8W |
| 電 阻 | 20K | 2 | 1/8W |
| 電 阻 | 30K | 1 | 1/8W |
| 電 阻 | 36K | 1 | /8W |
| 電 阻 | 39K | 1 | 1/8W |
| 電 阻 | 47K | 1 | 1/8W |
| 電 阻 | 51K | 1 | 1/8W |
| 電 阻 | 68K | 1 | 1/8W |
| 電 阻 | 100K | 2 | 1/8W |
| 電 阻 | 150K | 1 | 1/8W |
| 電 阻 | 200K | 2 | 1/8W |
| 電 阻 | 300K | 1 | 1/8W |
| 電 阻 | 470K | 1 | 1/8W |
| 電 阻 | 510K | 1 | 1/8W |
| 電 阻 | 1M | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 4.7K | 1 | 1/2W |
| 電 位 器 | 10K | 1 | 1/2W |
| 電 位 器 | 47K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 2 | 1/2W |
| 電 位 器 | 1M | 1 | 1/2W |
| 電 解 電 容 | 0.1UF | 1 | 16V |
| 電 解 電 容 | 4.7UF | 1 | 16V |
| 電 解 電 容 | 10UF | 3 | 16V |
| 電 解 電 容 | 33UF | 1 | 16V |
| 電 解 電 容 | 47UF | 2 | 25V |
| 電 解 電 容 | 100UF | 3 | 35V |
| 電 解 電 容 | 220UF | 1 | 35V |
| 電 解 電 容 | 470UF | 1 | 35V |
| 瓷 片 電 容 | 300P | 1 | 63V |
| 瓷 片 電 容 | 1000P | 2 | 63V |
| 瓷 片 電 容 | 4700P | 1 | 63V |
| 瓷 片 電 容 | 0.01UF | 3 | 63V |
| 瓷 片 電 容 | 0.1UF | 2 | 63V |
| 瓷 片 電 容 | 0.47UF | 1 | 63V |
| 瓷 片 電 容 | 1UF | 1 | 250V |
| 瓷 片 電 容 | 2UF | 1 | 250V |
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發 光 二 極 管 | 2 | ||
| 穩 壓 二 極 管 | 2CW54 | 2 | |
| 穩 壓 二 極 管 | 2CW76 | 1 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 2 | |
| 三 極 管 | 3AX31 | 1 | |
| 三 極 管 | 3DA1 | 1 | |
| 三 端 穩 壓 | 7805 | 1 | |
| 指示燈(信號燈) | 1 | 12V | |
| 開 關 | 2 | ||
| 電平開關和邏輯電平指示 | 2 | 16位 | |
| 集 成 座 | 14腳 | 4 | |
| 集 成 座 | 16腳 | 2 | |
| 集 成 座 | 20腳 | 1 | |
| 集 成 座 | 28腳 | 1 | |
| 集 成 運 放 | UA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 數模轉換器 | DAC0832 | 1 | |
| 模數轉換器 | ADC0809 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL集電極開路與非門 | 74LS03 | 1 | |
| TTL非 門 | 74LS04 | 1 | |
| TTL與 門 | 74LS08 | 1 | |
| TTL三輸入與門 | 74LS11 | 2 | |
| TTL四輸入與非門 | 74LS20 | 1 | |
| TTL或 門 | 74LS32 | 1 | |
| TTL觸發器 | 74LS74 | 2 | |
| TTL異或門 | 74LS86 | 1 | |
| JK觸發器 | 74LS112 | 1 | |
| 緩 沖 器 | 74LS125 | 1 | |
| 譯 碼 器 | 74LS138 | 2 | |
| 數據選擇器 | 74LS153 | 1 | |
| 計 數 器 | 74LS160 | 2 | |
| 計 數 器 | 74LS161 | 1 | |
| D觸發器 | 74LS175 | 1 | |
| 加減計數器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 計 數 器 | 74LS196 | 3 | |
| CMOS與非門 | CD4011 | 1 |
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式 16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
