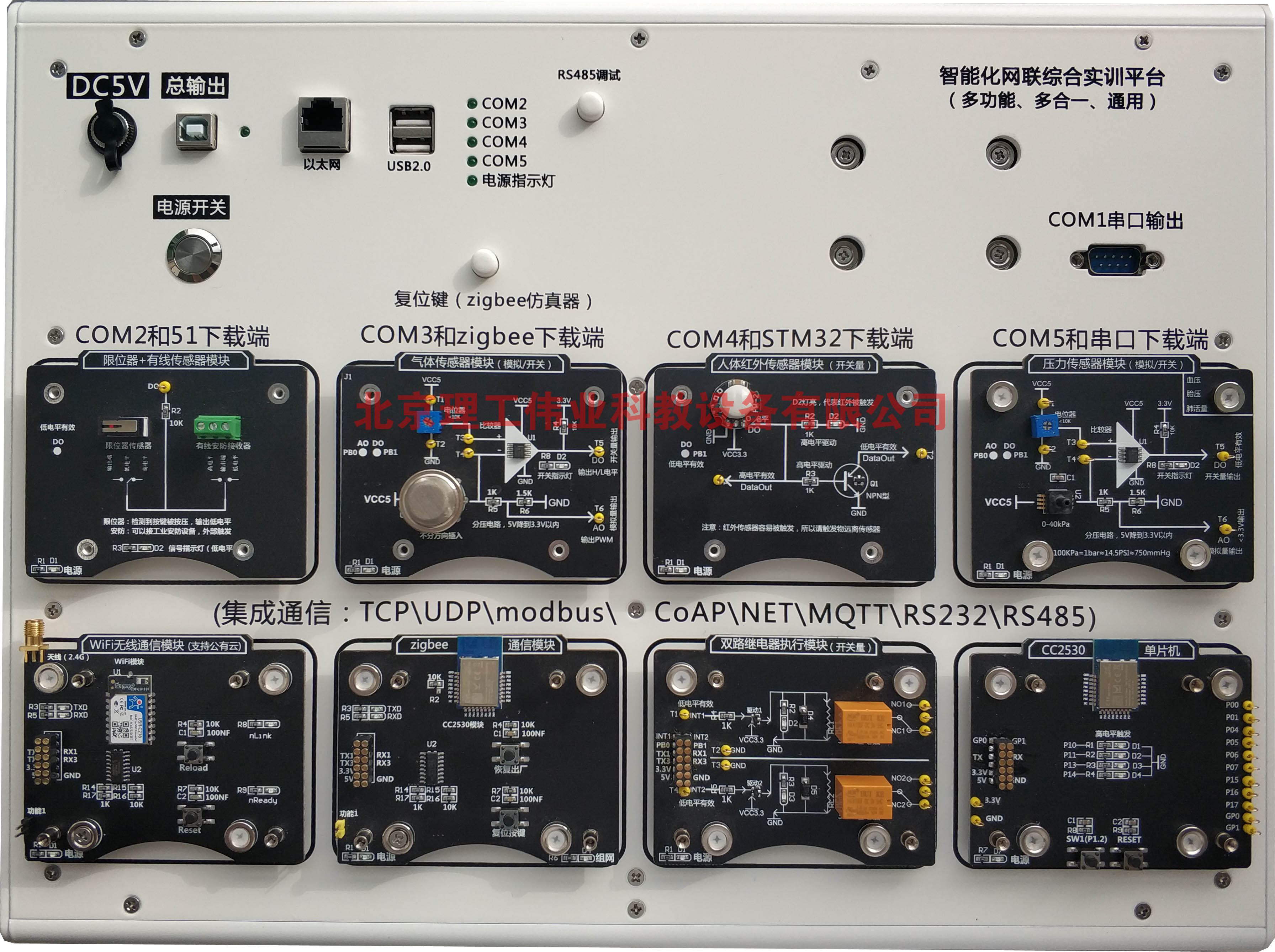

NewIOT物聯網實驗平臺
一、設備組成
1.采用一體式供電結構，具備磁吸連接接口，提供5V供電接口、雙路USB接口、J-link下載接口、CC-debug下載接口、RS232/485串口接口，內置USB HUB, 通過 1 路 USB HUB，拓展8路USB 接口，實驗平臺具備8個通用實驗?zāi)K插槽，集成防短路設計，提供了主板復位鍵以及ZigBee仿真器復位鍵，每個COM端對應一盞指示燈（藍色）,COM1-COM4模塊正常工作時,指示燈閃爍，另外配有主板運行指示燈（藍色），實驗平臺正常運行時，指示燈常亮；
2.物聯網實驗?zāi)K：
①傳感器：提供溫濕度、門磁、人體紅外、紅外柵欄、光照、煙霧、氣體、繼電器、超聲波、大氣壓力、土壤溫濕度、pm2.5、紅外測溫、距離傳感器等多種傳感器。
②磁吸式可拆卸模塊：智能語音播報模塊、舵機執行器、限位器傳感器、STM32單片機模塊、LED執行模塊、渦輪風扇模塊、RFID模塊（低頻，高頻）、藍牙模塊、zigbee網關模塊、zigbee節點模塊、CC2530單片機模塊、LoRa通訊節點、4G模塊、NB-IOT通訊節點、WiFi通訊節點。
③實驗?zāi)K表面集成電路圖；
④防呆設計，避免因連接錯誤導致模塊損壞。
⑤節點采用標準的12路彈性插針作為主要供電、仿真調試、數據通信、IO口拓展等；實驗?zāi)K支持磁吸搭積木連接結構，支持模塊之間搭積木式的多級磁吸連接；
3.物聯網實驗箱體：實驗箱分為2層，第一層為實驗平臺放置層，用于放置實驗平臺，第二層為物聯網模塊放置層；
4.配套實驗源代碼、視頻資料、上位機軟件開發源代碼、實驗指導手冊以及相關軟件工具等；
5.提供公有云平臺，可通過wifi等模塊將傳感器數據傳入云端；
二、配置清單：
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1.采用一體式供電結構，具備磁吸連接接口，提供5V供電接口、雙路USB接口、J-link下載接口、CC-debug下載接口、RS232/485串口接口，內置USB HUB, 通過 1 路 USB HUB，拓展8路USB 接口，實驗平臺具備8個通用實驗?zāi)K插槽，集成防短路設計，提供了主板復位鍵以及ZigBee仿真器復位鍵，每個COM端對應一盞指示燈（藍色）,COM1-COM4模塊正常工作時,指示燈閃爍，另外配有主板運行指示燈（藍色），實驗平臺正常運行時，指示燈常亮；
2.物聯網實驗?zāi)K：
①傳感器：提供溫濕度、門磁、人體紅外、紅外柵欄、光照、煙霧、氣體、繼電器、超聲波、大氣壓力、土壤溫濕度、pm2.5、紅外測溫、距離傳感器等多種傳感器。
②磁吸式可拆卸模塊：智能語音播報模塊、舵機執行器、限位器傳感器、STM32單片機模塊、LED執行模塊、渦輪風扇模塊、RFID模塊（低頻，高頻）、藍牙模塊、zigbee網關模塊、zigbee節點模塊、CC2530單片機模塊、LoRa通訊節點、4G模塊、NB-IOT通訊節點、WiFi通訊節點。
③實驗?zāi)K表面集成電路圖；
④防呆設計，避免因連接錯誤導致模塊損壞。
⑤節點采用標準的12路彈性插針作為主要供電、仿真調試、數據通信、IO口拓展等；實驗?zāi)K支持磁吸搭積木連接結構，支持模塊之間搭積木式的多級磁吸連接；
3.物聯網實驗箱體：實驗箱分為2層，第一層為實驗平臺放置層，用于放置實驗平臺，第二層為物聯網模塊放置層；
4.配套實驗源代碼、視頻資料、上位機軟件開發源代碼、實驗指導手冊以及相關軟件工具等；
5.提供公有云平臺，可通過wifi等模塊將傳感器數據傳入云端；
| NewIOT物聯網實驗平臺部件清單 | ||||
| 序號 | 項目 | 名稱 | 數量 | 備注 |
| 1 | 實驗平臺 | NewIOT物聯網實驗平臺 | 1 | 一體化供電平臺 |
| 2 | 單片機模塊 | 嵌入式STM32模塊 | 4 | 支持磁吸搭積木 |
| CC2530單片機模塊 | 2 | 支持磁吸搭積木 | ||
| 3 | 無線通訊模塊 | ZigBee無線通信模塊 | 4 | 支持磁吸搭積木 |
| WIFI無線通信模塊 | 1 | 支持磁吸搭積木 | ||
| NB-IOT無線通信模塊 | 1 | 支持磁吸搭積木 | ||
| 藍牙無線通信模塊 | 2 | 支持磁吸搭積木 | ||
| LORA無線通信模塊 | 2 | 支持磁吸搭積木 | ||
| 4G無線通信模塊 | 1 | 支持磁吸搭積木 | ||
| 4 | RFID射頻識別模塊 | LF低頻模塊（125k） | 1 | 支持磁吸搭積木 |
| HF高頻模塊(13.65M) | 1 | 支持磁吸搭積木 | ||
| 5 | 傳感器模塊 | 空氣溫濕度傳感器 | 1 | 支持磁吸搭積木 |
| 光照傳感器 | 1 | 支持磁吸搭積木 | ||
| 霍爾(門磁)傳感器 | 1 | 支持磁吸搭積木 | ||
| 人體紅外傳感器 | 1 | 支持磁吸搭積木 | ||
| 氣體傳感器 | 1 | 支持磁吸搭積木 | ||
| 火焰傳感器 | 1 | 支持磁吸搭積木 | ||
| 距離傳感器 | 1 | 支持磁吸搭積木 | ||
| PM2.5傳感器 | 1 | 支持磁吸搭積木 | ||
| 紅外對射傳感器 | 1 | 支持磁吸搭積木 | ||
| 土壤濕度傳感器 | 1 | 支持磁吸搭積木 | ||
| 超聲波傳感器 | 1 | 支持磁吸搭積木 | ||
| 重量傳感器 | 1 | 支持磁吸搭積木 | ||
| 紅外測溫傳感器 | 1 | 支持磁吸搭積木 | ||
| 限位器傳感器 | 1 | 支持磁吸搭積木 | ||
| 6 | 執行控制器模塊 | 雙路繼電器執行器 | 1 | 支持磁吸搭積木 |
| 舵機執行器 | 1 | 支持磁吸搭積木 | ||
| 風扇節點 | 1 | 支持磁吸搭積木 | ||
| LED燈光節點 | 1 | 支持磁吸搭積木 | ||
| 智能語音播報節點 | 1 | 支持磁吸搭積木 | ||
| 7 | 云平臺 | 公有云平臺 | 1 | 支持上云 |
