數控車床裝調維修實訓系統(配斜床身數控車床)
一、功能說明:
數控車床裝調維修實訓系統(配斜床身數控車床)是專門為職業學校、職業教育培訓機構研制的數控車床裝調與維修考核實訓設備,根據機電行業中數控車床維修技術的特點,并結合數控車床裝調維修工的技能鑒定要求,對數控車床電氣控制及機械傳動進行研究,針對實訓教學活動進行了專門設計,包含了數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、高低壓電氣控制、機械傳動等技術、強化了學生對數控車床的安裝、接線、調試、故障診斷與維·修等綜合動手能力。適合機電類相關專業的教學和培訓,也適合數控車床裝調維修工、車工等工種的考核與鑒定。獨特的一體化結構設計,使得各單元功能更清晰,便于完整的了解數控系統的組成,柜式結構更方便編程與參數的調試;
全開放式結構電氣安裝板,更方便直觀的了解電氣安裝與布局設計;
模塊化組合設計,更方便各類型項目的教學實訓:

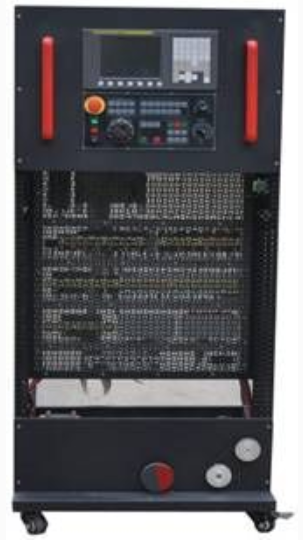

二、數控電氣控制單元布局的獨特特點:
1、本控制柜整體外殼為鐵質鈑金噴塑結構,堅固耐用。底部裝有4只萬向輪,方便移動。
2、柜體正面上部分是控制臺的數控系統區,包括面板及其它開關等。
3、柜體正面下部安裝有主軸電機與編碼器、冷卻電機等;
4、柜體背面為多功能網孔板式電氣安裝板,上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等;電器排布與選型完全按照現行的數控機床一致模式。
三、數控電氣安裝單元布局的獨特特點:
1、本控制柜整體外殼為鐵質鈑金噴塑結構,堅固耐用。底部裝有4只萬向輪,方便移動;
2、柜體正面上部分是控制臺的"精密型二軸位移檢測單元顯示器(光柵尺) "(選配件);
3、柜體背面為多功能網孔板式電氣安裝板,上面裝有交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等;電器排布與選型完全按照現行的數控機床一致模式。
4、柜體背面下部為航空插座安裝板,方便學生完成"電氣安裝單元"接線,通過專用連接線可方便與"電氣控制臺"進行連接。
四、數控控制臺技術性能:
1、輸入電源:三相五線制380V交流電源;
2、漏電保護:漏電動作電流<=30mA;具有接地保護;
3、工作環境:溫度-100~400C;
4、整機功耗: <=5KW;
5、電氣控制單元外形尺寸: 1000× 600 × 1800mm;
6、電氣安裝單元外形尺寸: 1000× 600× 1800mm;
7、數控系統可選配: FANUC, SINUMERIK,HNC等;
8、故障考核標配為: 數控機床智能考核系統;
9、在A型基礎上可選配: 精密型雙軸滑臺實訓設備(C型);
數控車床實訓設備(E型);
數控車床實訓設備(F型);
高速斜床身數控車床實訓設備(I型);
A實物效果圖
C實物效果圖
E實物效果圖
F實物效果圖
T實物效果圖 數控車床選配執行單元簡介

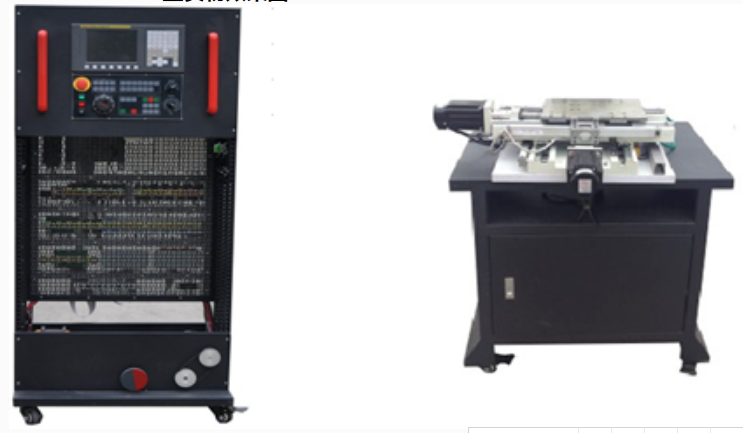

雙軸滑臺實訓設備
功能
機械
拆裝與機電聯調
直線導軌拆裝實訓
聯軸器拆裝實訓
滾珠絲杠螺母副安裝實訓 技術參數
兩軸圓形高碳鋼直線導軌
進口滾珠絲杠(直徑/螺距) 1605mm 彈性聯軸器
行程: X300/Z250mm
材質:鋼、工程塑料等
配置電機扭矩: >=2.4N/M
外形尺寸: 800×600 × 1100mm

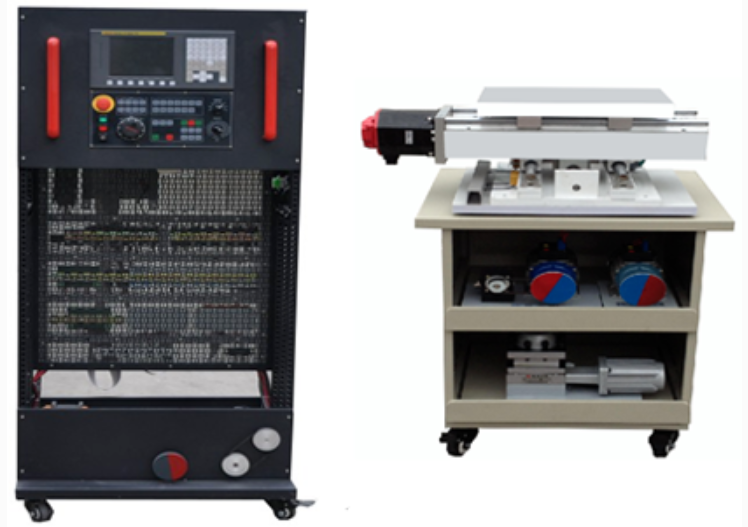

精密型雙軸滑臺實訓設備
功能
機械拆裝與機電聯調
直線導軌E型塊拆裝、調整實訓
聯軸器拆裝實訓
滾珠絲杠螺母副拆裝實訓
四工位電動刀架拆裝實訓;
滑臺垂直度與平行度檢測調整實訓
技術參數
兩軸方形進口直線導軌
進口滾珠絲杠(直徑/螺距) 1605mm
彈性聯軸器
絲杠行程: X300/Z300mm
材質:鑄鐵
配置電機扭矩: >=2.4N/M
重量: 80KG
注:該雙軸滑臺實訓設備可加裝精密型位移檢測單元(光柵尺)。

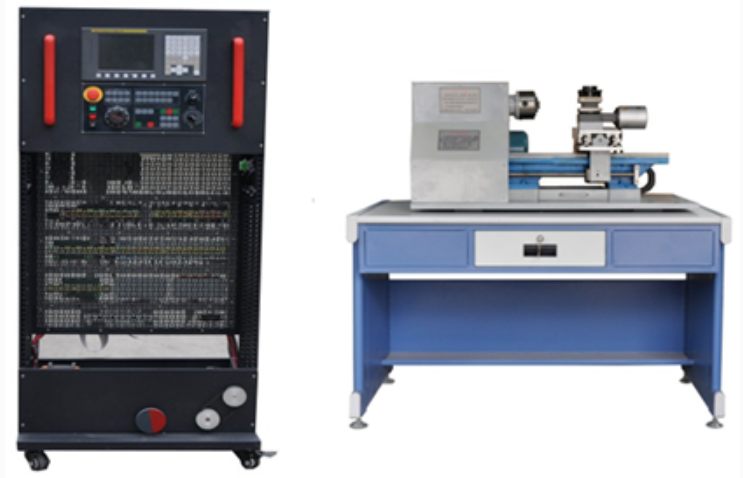

半實物型數控車床實訓設備
功能
機械拆裝與機電聯調;
直線導軌拆裝、調整實訓;
聯軸器拆裝實訓;
滾珠絲杠螺母副拆裝實訓:
鋁、塑料等軟質材料加工實訓;
四工位電動刀架拆裝實訓;
技術參數
材質:床身、主軸箱采用鑄鐵經時效處理加工而成, X軸圓形直線導軌、Z軸方形進口直線導軌等,可對鋁、銅、PVC、有機玻璃等材料進行車削加工。
電機與彈性聯軸器拆裝實訓;
配置電機扭矩: >=2.4N/M
進口滾珠絲杠(直徑/螺距) X1605:Z2005mm;
車床主要參數:
1)床身最大回轉直徑: 300mm
2)刀架上最大回轉直徑: 160mm
3)X/Z軸行程: 180mm/300mm
4)主電機功率： 550W
5)主軸最高轉速: 1500rpm(無級)
6)工作臺快速移動速度: 3000mm/min
7)最大切削進給速度: 2000mm/min
8)機床定位精度: <=0.016/0.02mm
9)電動刀架:立式四工位
10)刀桿截面尺寸: 12mm×12mm
11)外形尺寸: 1200× 600 × 1280
12)重量: 180KG

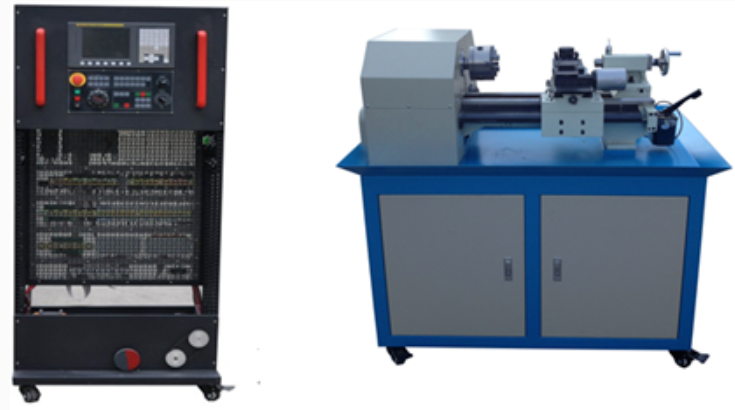

A實物型0625數控車床實訓設備
功能
機械拆裝與機電聯調;
直線導軌拆裝、調整實訓;
滾珠絲杠螺母副拆裝實訓;
鋁、塑料等軟質材料加工實訓;
四工位電動刀架拆裝實訓;
電機與彈性聯軸器拆裝實訓;
技術參數
實物小車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成,具有實際加工能力,可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。通過對數控小車床的拆裝訓練,學員可掌握數控車床水平度、平行度和垂直度的調整方法等,同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
X軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成,可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
Z軸進給傳動系統由滾珠絲杠螺母副、三角導軌、軸承、軸承支座、電機支座、E型調節塊和床鞍等組成,可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
輔助裝置由潤滑系統、尾架、半封閉防護罩等組成。
配置電機扭矩: >=2.4N/M;
進口滾珠絲杠(直徑/螺距) X16/05:Z20/05mm;
實物小車床主要參數:
1)床身最大回轉直徑: 250mm;
2)刀架上最大回轉直徑: 135mm;
3) X/Z軸行程: 150mm/350mm;
4) X軸滾珠絲杠:研磨、C5級、規格1605;
5)Z軸滾珠絲杠:研磨、C5級、規格2004;
6)直線導軌: H級、規格15mm;
7)主電機功率: 0.75kW;
8)主軸轉速范圍: 50~2500rpm;
9)主軸卡盤: Φ125;
10)主軸通孔直徑: 18mm;
11)主軸孔錐度:莫氏3號;
12)拖板快速移動速度: 3000mm/min;
13)最大切削進給速度: 2000mm/min;
14)定位精度: 0.02mm;
15)重復定位精度: ±0.012mm;
16)電動刀架:立式四工位;
17)刀桿截面尺寸: 10mm× 10mm;
18)尾架套筒錐度:莫氏2號
19)尾座套筒行程: 60mm ;
20)機床重量:300kg;

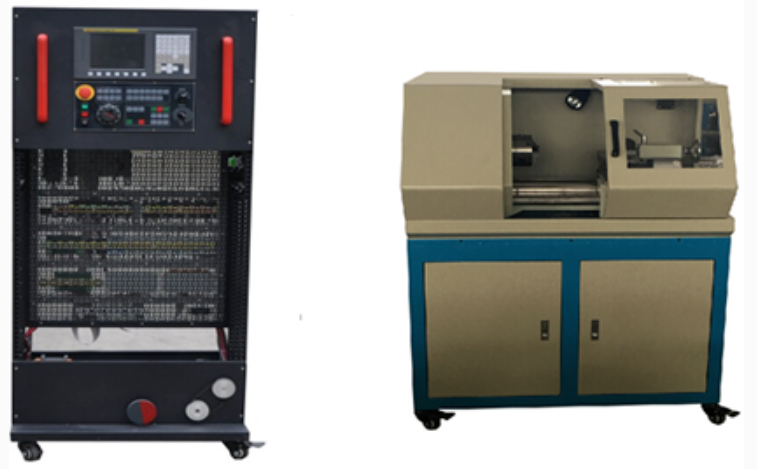

A實物型0625數控車床實訓設備
功能
數控車床加工實訓;
數控車床機、電調試實訓;
數控車床維修實訓;
四工位電動刀架拆裝實訓;
技術參數
實物小車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成,具有實際加工能力,可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
輔助裝置由潤滑系統、尾架、全封閉防護罩等組成。
配置電機扭矩: >=2.4N/M;
進口滾珠絲杠(直徑/螺距) X16/05:Z20/05mm;
實物小車床主要參數:
1)床身最大回轉直徑: 250mm;
2)刀架上最大回轉直徑: 135mm;
3)X/Z軸行程: 150mm/350mm;
4)X軸滾珠絲杠:研磨、C5級、規格1605;
5)Z軸滾珠絲杠:研磨、C5級、規格2004;
6)主電機功率: 0.75kW;
7)主軸轉速范圍: 50~2500rpm;
8)主軸卡盤: Φ125;
9)主軸通孔直徑: 18mm;
10)主軸孔錐度:莫氏3號;
11)拖板快速移動速度: 3000mm/min:
12)最大切削進給速度: 2000mm/min;
13)定位精度: 0.02mm;
14)重復定位精度: ±0.012mm;
15)電動刀架:立式四工位;
16)刀桿截面尺寸: 10mm× 10mm;
17)尾架套筒錐度:莫氏2號
18)尾座套筒行程: 60mm
19)機床重量: 300kg;
B實物型數控車床實訓設備 功能
數控車床加工實訓;
數控車床機、電調試實訓; 數控車床維修實訓;
四工位電動刀架拆裝實訓; 技術參數
實物車床床身采用優質鑄鐵,通過先進的全樹脂砂澆鑄型工藝,經二次以上時效處理,導軌采用超音頻淬頭工藝,導軌接觸面采用進口高耐磨貼塑,導軌面淬硬處理,經精密研磨和精密鏟刮,獲得優良導軌精度;耐磨性強,精度保持性好; 由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成,具有實際加工能力,可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
輔助裝置由潤滑系統、尾架、防護罩等組成。
C實物型數控車床實訓設備
功能
數控車床加工實訓;
數控車床機、電調試實訓;
數控車床維修實訓;
四工位電動刀架拆裝實訓;
技術參數
實物車床床身采用優質鑄鐵,通過先進的全樹脂砂澆鑄型工藝,經二次以上時效處理,導軌采用超音頻淬頭工藝,導軌接觸面采用進口高耐磨貼塑,導軌面淬硬處理,經精密研磨和精密鏟刮,獲得優良導軌精度;耐磨性強,精度保持性好;由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成,具有實際加工能力,可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
輔助裝置由潤滑系統、尾架、防護罩等組成。

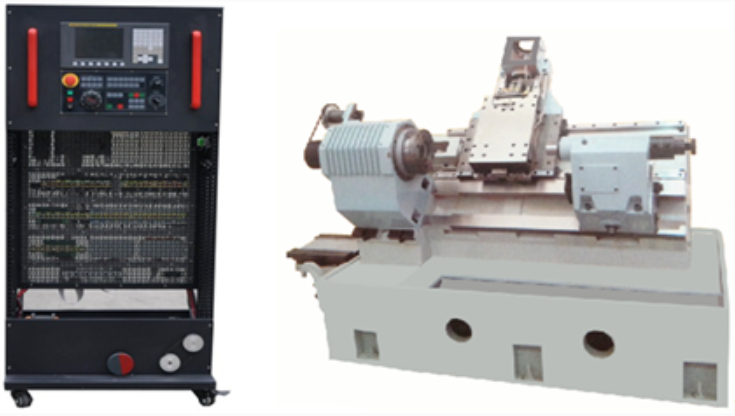

實物型400高速斜床身數控車床實訓設備 功能
數控車床加工實訓;
數控車床維修實訓;
六工位電動刀架拆裝實訓;
主軸單元拆裝與機電聯調實訓;
直線導軌拆裝、調整實訓;
滾珠絲杠螺母副拆裝實訓;
電機與彈性聯軸器拆裝實訓;
數控車床精度檢測及調整實訓;
技術參數
400高速斜床身數控車床,整體采用優質鑄鐵,通過先進的全樹脂砂澆鑄型工藝,經二次以上時效處理,床身30或45度傾斜,導軌采用進口直線導軌,獲得優良導軌精度;耐磨性強,精度保持性好;由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成,具有實際加工能力,可對鐵、鋁、銅、PVC、有機玻璃等材料進行高速車削加工。
X/Z軸軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座、床鞍等組成。
輔助裝置由潤滑系統、尾架、等組成。
