LG-DLDQ01型 電力電氣設備綜合安裝與調試實訓考核裝置（含電梯）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概況

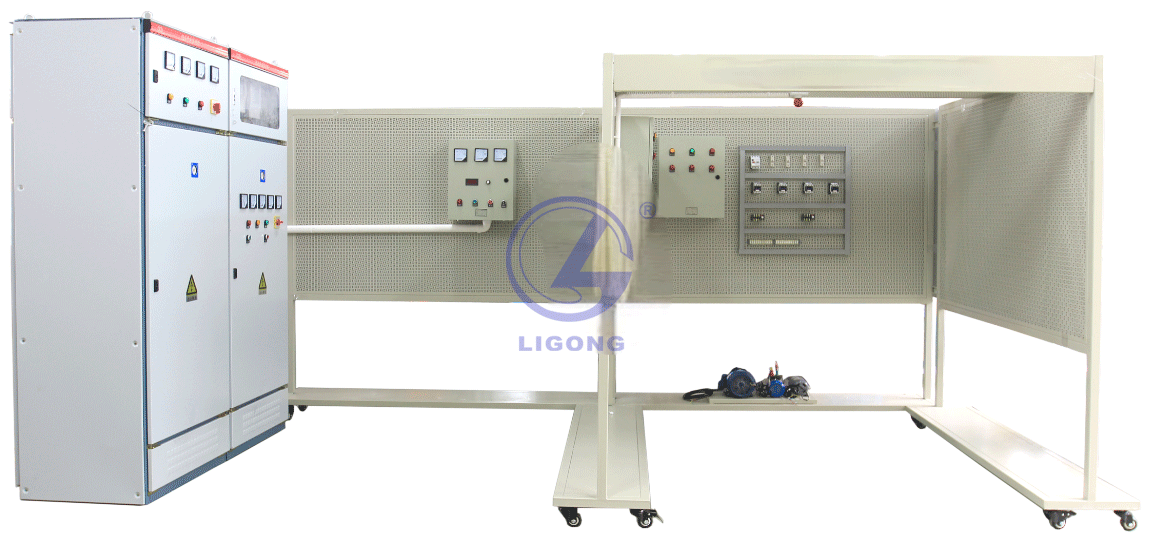

電氣設備安裝調試工技能實訓裝置在結構上以建筑模型（包含電纜敷設模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器
二、技術性能
1. 輸入電壓：三相四線制（或五線制）380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜6kVA
4．模擬房間外形尺寸：4000 mm×2400 mm×1910mm（長×寬×高）
5．低壓開關柜、變壓器柜外形尺寸：GCK 800 mm×600 mm×2000 mm（長×寬×高）
三、裝置配備
（一）實訓建筑模型
(1) 建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。
(2) 具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。
2. 交直流電源、電氣設備配備
(1) 電源部分：三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2) 實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一只、RL1-15 3A螺旋熔斷器三只、2A直插式熔斷器2只、380V交流接觸器五只、接觸器輔助觸頭五只、（5.5-8A）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流220V通電延時繼電器二只、交流220V斷電延時時間繼電器二只、直流欠電流繼電器一只、直流220V欠電壓繼電器一只、過電流繼電器一只、交流220V聲控感應開關一只、交流220V單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流220V白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ20線管、進口2025線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。
(3) 低電壓開關實訓柜一套：配有開關柜一套、400A膠板隔離開關一只、200A DW15萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、 400V/100V電壓互感器一只、5A/5A電流互感器三只、400V電壓表一只、0～５A電流表三只、功率因數表一只、電壓指示切換開關一只、4*40母線夾三只、4*40母線若干、30W散熱風扇一只、220V指示燈三只、RL1-15 10A螺旋熔斷器三只、RT18 10A直插式熔斷器2只、通用型接線端子四十只等。
(4) 變壓器實訓柜一套：配有變壓器柜一套、5kVA干式變壓器(帶無載調壓抽頭)一只、40*40母線若干、智能型溫濕度控制器一只、30W散熱風扇一只、絕緣子若干。
(5) 配電箱二套：配有配電箱兩只、150A斷路器一只、100A斷路器一只、50A斷路器三只、10A單相空氣開關二只、10A三相空氣開關二只、220V指示燈十二只。
(6) 實訓電纜一套：配有鎧裝電纜3*35平方/10kV 10米,電力電纜4*25 20米
電力電纜3*50+1*25 20米,中間電纜附件各一套、電纜橋架二米。
(7) 電動機機組、變壓器：配有電動機安裝平臺一套、350W直流電機一臺、1.1kW三相鼠籠式異步電動機一臺、5kVA干式變壓器一臺帶無載分接頭，分別可以正負5%和10%無載調壓。
(8) 折疊式人字梯一把:
（二）透明仿真教學電梯模型（四層）

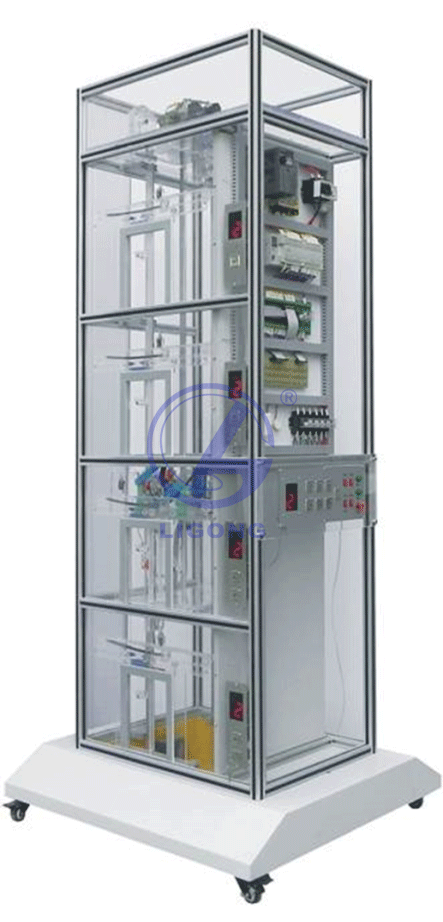

電梯外形圖
故障考核終端外形圖
1、配置概述
電梯是根據常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。
電梯的電氣控制系統采用三菱可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VFO）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
（1）該電梯采用工業鋁型材外框結構，底座與電梯井道一體化設計，結構美觀大方，堅固耐用；
（2）底座采用1.2mm冷扎鋼板精制而成，并進行噴塑處理，底座含特制作萬向輪，方便電梯移動；
（3）電梯各重要部位均采用進口透明有機玻璃精制作而成,完全仿真真實電梯的所有功能；
（4）電梯含語音到站功能,可準確報出電梯所在站層,上位下位及超重等信息，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
（5）故障考核內容24項、自帶考核終端，考核界面8.4寸LED10點電容觸控屏。
2、基本結構
（1）機房部分：
包括曳引機、制動器、限速器、曳引 輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。
（2）進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝
（3）轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎門組合而成。
（4）層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
3、智能考核系統
故障考核系統通過串口或485線與考核機連接，考核機配置為：內存：4G;容量：64G;屏幕為 8.4 LED 10點電容觸控屏;分辨率：800*600;內置無線WiFi和網終接口。
考核機自帶學生端軟件和教師端軟件，教師端軟件也可安裝在不同的主機上。
用戶可選擇通過無線或RS-232串口通訊、485通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、學生信息登記、參數設定、遠程起動、信息反饋、考核評分等功能。
教師通過教師端軟件對設備設置故障：多臺設備隨機模式設定；故障分初級、中級、高級三種等級；故障總數設定；設備號設定；故障隨機數量設定；
◎學生信息管理：教師端可以對學生姓名、性別、學號、班級、學科及照片等進行登記注冊。
◎考核內容管理：教師端可以對登記注冊的學生登陸某設備號和等級考試進行分類管理。
◎綜合操作管理：教師端可以對學員是否單機模式或多機模式操作進行分類；出題方式可◎選定直接或題庫兩種模式；考試時間可設定和保存；最后題庫試卷發布等操作。
◎故障提示管理：教師端可以對每個故障設定代碼和故障產生時的現象入排除方法進行文字描述并顯示在學生端考核界面上；同時軟件具有在線查看故障在線路圖中的某點位置圖，方便學員理解和加深對故障的認知和排除。
◎試卷查詢：可對本次學員信息、學號、設備號、分數、類別、所有故障點回答是否有效進行查詢。
◎分數查詢：可對本次學員信息、學號、設備號、分數進行查詢。
◎學生端答題考核：考核方式分直接和題庫兩種模式。點擊開始后選擇學生證件號開始答題，教師端顯示正在答題的學生信息。通過這套系統，從而真實的模擬出發生的故障，能夠讓學生在產生故障等過程中學習機床維修能力；
◎提交試卷：選完后，直接按“提交試卷”按鈕，完成此次的考試答題。
◎學生端故障調試模式：輸入調試密碼，點擊對應故障號對所有故障點進行通與斷測試。
◎顯示界面采用8寸高清晰彩色液晶電阻觸控屏，中文菜單式觸控操作界面，人機對話友好。教師端可控制任意一臺帶驅動模塊的實訓設備。
◎移動端控制要求
1）此功能需要客戶有帶安卓系統的手機，安卓系統版本至少在 5.0 版本以上，然后在手機上安裝移動端 APP 軟件，移動端軟件安裝好；
2）然后用手機對著二維碼進行掃碼登錄。掃碼成功后，學生端會出現以下界面來操作；斷開外部控制：單擊此按鈕，將手機 APP 應用軟件與學生端斷開連接。
3）登錄后，在學生端設計答題模式，然后再按開始考試，接頭在手機上選擇線路按鈕，最后按提交試卷，就可實現手機答題。
4）提交試卷：選完后，直接按“提交試卷”按鈕，完成此次的考試答題。
3、基本功能
（1）超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
（2）轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
（3）上、下限位開關：
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
（4）廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
（5）層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
（6）終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
4、主要技術參數
（1）輸入電壓：AC 220±7% 50HZ
（2）外型尺寸：寬1000mm×深900mm×高2200mm
（3）層站形式：客梯(四層四站四門)
（4）控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。
（5）結構形式：四層站
（6）可編程控制器（PLC）：
型號：三菱FX3U-64MR
輸入電壓：AC 220V 50HZ
輸入輸出點數：64點
輸出方式：繼電器輸出
（7）變頻調速器：
型號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
（8）曳引機：
速比：15 ：1
模數：1.5（蝸輪減速器）
（9）拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：120W
轉速：2800r/min
（10）電梯外框材料：采用工業鋁材
（11）電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方。
（12）電梯底部裝有萬向輪方便移動
（三）無線智能實驗室管理考核系統
該系統為獨立掛箱設計，采用240*128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，中文顯示，試題顯示直觀。能實現所有維修電工掛箱任意點的故障設置。
1、可選擇指定故障考核方式或隨機故障考核方式。
2、隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
3、隨機故障考核方式可設置故障范圍及故障數量。
4、掉電后不會丟失所設置的參數及考核結果。
5、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能。
6、自動保存80位考生的考號、分數、誤排次數、剩余故障、剩余時間等。
7、每個故障點都默認設置為開路故障，可根據要求改變?yōu)槎搪饭收稀?br />
8、考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況，但在隨機故障考核方式下故障點位置與上次不一樣。
9、系統由教師用上位機統一設置故障（隨機故障和指定故障），由無線網絡輸至學生實訓臺進行排故訓練或考核，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。故障點設置方便、快捷，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
10、考核系統有很好的通用性，通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。
11、系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
12、系統所有的數據交換都是通過無線網絡傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。
13、系統兼容單機考核系統，當沒有安裝上位機時，本機亦可單獨使用。除成績的整理、打印等不能實現以外，其他所有功能均可在本機實現。
▲為保證軟件正版，投標時提供無線智能實驗室管理考核系統軟件著作權證書復印件加蓋廠家公章原件備查并現場演示功能
（五）實驗室智能電源管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
1、上電系統自測
（1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
（2）故障內容有相應文字顯示。
（3）對故障進行語音報警。
2、運行檢測保護
（1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
（2）對故障進行語音報警。
（3）保護閥值可進行現場設置。
3、漏電功能測試
（1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
（2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
4、過壓保護
（1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
（2）對應的“過壓相”進行文字顯示。
（3）語音播報“線路過壓，請注意”。
5、過流保護
（1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
（2）對應的“過流相”進行文字提示。
（3）語音播報“線路過流，請注意”
6、漏電保護
（1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
（2）對“漏電”進行文字顯示。
（3）語音播報“線路漏電，請注意”。
7、電源監控
（1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
（2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
（3）高壓保護電壓設置：
1）設置范圍<300V，輸入1A;
2）動作時間：2-5S，輸入單位0.1S
（4）欠壓保護電壓設置：
1）設置范圍：>154V，輸入單位1V
2）動作時間：2-5S，輸入單位0.1S
(5)過流保護電流設置：
1）設置范圍：<20A,輸入單位0.01A;
2）動作時間：0.5-2S，輸入單位0.1S
★投標時現場演示功能
（四）電氣控制技能實訓仿真軟件
應適用于電氣控制及電工培訓，仿真軟件應收集有電拖專業里最基礎、最重要的18種電路，電動機反接制動控制電路、三相電動機機械制動控制電路、時間繼電器自動控制電動機Y-Δ降壓起動電路、接觸器自動控制電動機Y-Δ降壓起動電路、自耦補償控制的電動機降壓起動控制電路、生產機械行程控制電路、雙重聯鎖電動機可逆控制電路、有過載保護的電動機單向運轉電氣控制電路、直流電動機的正反轉控制電路、直流電動機的制動控制電路、直流電動機調速控制電路、鉆床電氣控制電路、平面磨床控制電路、車床電氣控制電路、繞線式電動機運轉控制電路、電動葫蘆控制電路、接觸器控制的雙速電動機調速電路、能耗制控制電路。每種線路分為元件結構、原理分析、實際接線、課堂練習四大模塊。軟件還包括安全用電常識，常用電工工具，常用導線連接，手工焊接工藝等；電工儀表：包括萬能表，電能表，鉗型電流表，直流電橋，配電板等；電機與變壓器：包括三相異步電動機，單機異步電動機，伺服電機，步進電機，直流電機等；低壓電器；包括交流接觸器：繼電器，低壓斷路器，熔斷器，起動器，主令電器等；照明電路安裝：包括熒光燈，兩地控制燈。軟件形式上有多媒體演示動畫課件和自學型交互課件，視頻部分在大型的一流企業實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。情景模擬軟件支持多媒體播放，讓你切身實際的感受儀器的使用方法、注意事項，能夠身臨其境地感受到操作儀器的逼真效果。
▲為保證軟件正版，投標時提供電氣控制技能實訓仿真軟件著作權原件備查。
（五）PLC控制編程仿真軟件
1）軟件特點：
（1）軟件以PLC為原型，實現基本指令、應用指令以及順序控制指令的仿真模擬。
（2）軟件通過實訓要求，了解實訓目的和控制要求。
（3）實訓器件采用三維仿真實物組件，讓學生了解控制實驗中所需的元件。
（4）通過器件庫，學生可進行器件布局，對各控制回路進行模擬接線。
（5）通過I/O分配布置，將鼠標移到I/O分配地址資源相應部分能查看到相對應的實物。
（6）通過符號庫，選擇正確的符號放置有T型圖正確位置，實現接線仿真。
（7）在原理圖中進行模擬仿真連接電路，按步驟連接正確后才能進行下一條的接線操作。
（8）接線完成實現通電運行，通過鼠標進行上電運行，軟件會以動畫形式進行動作演示。
2）軟件仿真項目
（1）雙面銑床控制
（2）工業洗衣機控制
（3）皮帶運輸線控制
（4）電鍍生產線控制
（5）運料小車控制
（6）音樂噴泉控制
（7）簡易機械手控制
（8）大小球傳送裝置控制
（9）循環彩燈控制
（10）停車場車位控制
（11）小推車控制
（12）三層電梯控制
（13）電動機啟?？刂?br />
（14）電動機正反轉控制
（15）電動機循環正反轉控制
（16）可逆運行反接制動控制
（17）三速電機控制
（18）星角降壓啟動控制
（19）數碼管點亮控制
（20）交通燈控制
（21）恒壓供水系統控制
▲正版軟件，投標時提供PLC控制編程仿真軟件著作權證書復印件加蓋廠家公章備查，并現場演示軟件。
（六）教學課件資源
為方便教學，提供課件資源必須不得少于15個課時的教學課件，內容生產豐富，采用動畫演示，帶實物圖片、電路圖等。投標時現場演示內容。
內容包括：
1、三相交流電路：三相電壓、負載星形聯結的三相電路、負載三角形聯結的三相電路、三相功率；
2、磁路與變壓器：磁路的基本概念與基本定律、交流鐵心線圈電路、電磁鐵、變壓器；
3、交流電動機：三相交流異步電動機的構造、三相交流異步電動機的轉動原理、三相交流異步電動機的電磁轉矩與機械特性、三相交流異步電動機的啟動、反轉、調速和制動、三相交流異步電動機的銘牌數據、三相交流異步電動機的選擇；
4、繼電接觸器控制：常用控制電器、鼠籠式電動機的啟動控制、鼠籠式電動機的正反轉和行程控制、多臺鼠籠式電動機的順序控制、鼠籠式電動機的制動控制；
5、工廠供電系統基礎知識：工廠供電系統基礎知識、電力系統的電壓、衡量電能質量的主要指標、安全用電、
6、電路的基本概念與基本定律：電路的基本物理量、電壓源與電流源、電阻元件與歐姆定律、電感元件與電容元件、電源有載工作、開路與短路、基爾霍夫定律、電路中電位的概念及計算、電阻電路的分析方法；
7、一階電路的暫態分析：電阻串并聯聯接的等效變換、電源兩種模型的等效變換、支路電流法、結點電壓法、疊加原理、等效電源定理；
8、一階電路的暫態分析：一階電路和換路定律、一階RC電路的響應、一階電路的三要素法分析法、一階RL電路的響應；
9、正弦交流電路的分析：正弦量的三要素、正弦量的相量表示、單一電路元件的交流電路分析、RLC串聯的交流電路分析、復雜正弦交流電路分析、功率因數的提高、諧振電路；
10、半導體器件：半導體基礎知識、二極管、特殊二極管、雙極型晶體管；
11、基本放大電路：共射極放大電路的直流通路、共射極放大電路的交流通路、靜態工作點穩定、放大電路的頻率特性、射極輸出器、差分放大器、互補對稱功率放大電路、場效應管及其放大電路；
12、集成運算放大器應用：集成電路與運算放大器介紹、集成運放的應用、集成運算放大器在信號處理方面的應用、集成電壓比較器；
13、直流穩壓電源：整流電路、濾波電路、集成穩壓器；
14、基本門電路和組合邏輯電路：數字電路概述、邏輯門電路、TTL門電路、邏輯代數、組合邏輯電路的分析和設計、常用組合邏輯電路、組合邏輯電路應用實例；
15、觸發器與時序邏輯電路：觸發器、時序邏輯電路、施密特觸發器、單穩態觸發器與555定時器電路、555定時器及其應用。
16、提供不小于100小時的教學視頻教程。
▲投標時現場演示部分課件內容及教學視頻教程。
四、實訓項目
（一）電氣照明設備的安裝
1. 線管敷設
2. 管內穿線與連接導線
3. 燈具、開關插座安裝
4. 典型照明電路的安裝及接線
（二）電纜線路的施工
1. 電纜的耐壓測試和絕緣檢測
2. 電纜支架的安裝
3. 電纜的敷設
4. 電纜的戶外式終端制作
5. 電纜的戶內式終端制作
（三）變配電設備的安裝
1. 變壓器的安裝
2. 變壓器的接線及檢測
3. 配電箱的安裝
4. 斷路器的安裝
5. 配電箱的接線
6. 電氣二次接線
7. 線管的敷設及布線
（四） 電動機的安裝
1. 電動機的絕緣測試
2. 電動機的就位安裝
3. 電動機的首末端判別
4. 電動機機組的安裝
5. 電動機控制回路元器件的安裝
6. 電動機的接線與運行
（五）電梯實訓
| 序號 | 項目名稱 | 序號 | 項目名稱 |
| 1 | 轎廂啟動與停止、點動控制實訓 | 6 | 信號指示系統實訓 |
| 2 | 轎廂平層控制實訓 | 7 | 轎廂照明控制實訓 |
| 3 | 轎廂門開、并控制實訓 | 8 | 電梯控制系統實訓 |
| 4 | 終端限位保護裝置實訓 | 9 | 電梯控制編程實訓 |
| 5 | 限速保護裝置實訓 | 10 | 電梯程序運行與調試實訓 |
五、設備配置清單
| 序號 | 物料名稱 | 規格型號 | 單位 | 數量 | 備注 |
| （一）電源控制配電箱部分 | |||||
| 1 | 斷路器 | DZ47LE-63 | 個 | 1 |
|
| 2 | 交流接觸器 | CJX2-3210 | 個 | 1 |
|
| 3 | 電壓互感器 | 380V/100V | 個 | 1 |
|
| 4 | 直流調速器 | 500W | 個 | 1 |
|
| 5 | 電壓表 | 6L2-12KV/100V | 只 | 3 |
|
| 6 | 直流數顯電壓表 | DC300V | 只 | 1 |
|
| 7 | 切換開關 | 2檔 XB2ED21 | 只 | 1 |
|
| 8 | 按鈕 | LA38-11BN | 只 | 2 |
|
| 9 | 指示燈 | AD16-22D | 只 | 1 |
|
| 10 | 配電箱 | 400*200*500 | 個 | 1 |
|
| （二）配電箱部分1 | |||||
| 1 | 斷路器 | DZL25-250/430 160A | 個 | 1 |
|
| 2 | 電斷路器 | DZ47-63 3P 50A | 個 | 3 |
|
| 3 | 指示燈 | AD16-22D | 個 | 6 |
|
| 4 | 配電箱 | 400*200*500 | 個 | 1 |
|
| （三）配電箱部分2 | |||||
| 1 | 斷路器 | SE-100/330 100A | 個 | 1 |
|
| 2 | 斷路器 | DZ47-63 3P 10A | 個 | 2 |
|
| 3 | 斷路器 | DZ47-63 1P 10A | 個 | 2 |
|
| 4 | 指示燈 | AD16-22D | 個 | 6 |
|
| 5 | 配電箱 | 400*200*500 | 個 | 1 |
|
| （四）照明與開關部分 | |||||
| 1 | 聲控感應開關 | 86型 | 只 | 1 |
|
| 2 | 單極開關 | 86型 | 只 | 1 |
|
| 3 | 鎮流器 | 15W |
只 |
1 |
|
| 4 | 啟輝器及座 |
|
套 | 1 |
|
| 5 | 日光燈 | 15W | 只 | 1 |
|
| 6 | 日光燈座 |
|
只 | 1 |
|
| 7 | 白熾燈泡 | 10W 220V 螺口 | 只 | 3 |
|
| 8 | 螺口平燈座 | 螺口 86# E27 | 只 | 3 |
|
| 9 | 單相感應式電度表 |
|
只 | 1 |
|
| 10 | 電流互感器 | BH-0.66 5A/5A | 只 | 1 |
|
| 11 | 三相四芯暗插座 | 86型 | 只 | 1 |
|
| 12 | 三相四芯插頭 |
|
只 | 1 |
|
| 13 | 單相三芯暗插座 |
|
只 | 1 |
|
| 14 | 明盒 | 86型/明裝 | 個 | 3 |
|
| 15 | 暗盒 | 86型/暗裝 | 個 | 2 |
|
| 16 | 線管 | φ25 | 米 | 10 |
|
| 17 | 線槽 | 2025 | 米 | 10 |
|
| 18 | 單極開關 | 86型 兩位 | 個 | 2 |
|
| 19 | 電源插座 | 86型 2*2*3 | 個 | 2 |
|
| 20 | 白板（插座面蓋） | 86型 | 個 | 2 |
|
| 21 | 明裝塑殼配電箱 | 9-12位 | 個 | 1 |
|
| （五）電氣控制部分 | |||||
| 1 | 低壓斷路器 | DZ108-20 3.2A-5A | 只 | 1 |
|
| 2 | 螺旋熔斷器 | RL1-15 3A | 只 | 3 |
|
| 3 | 直插式熔斷器 | RT18-32X 3P 2A | 只 | 1 |
|
| 4 | 直插式熔斷器 | RT18-32X 2P 2A | 只 | 1 |
|
| 5 | 交流接觸器 | CJX2-0910/380V | 只 | 5 |
|
| 6 | 輔助觸頭 | F4-22 | 只 | 5 |
|
| 7 | 熱繼電器 | JR36-20 5.5-8A | 只 | 1 |
|
| 8 | 按鈕開關 | LA38-11BN | 只 | 4 |
|
| 9 | 按鈕開關盒 | 4位 | 只 | 1 |
|
| 10 | 電動機綜合保護器 | JD-5A | 只 | 1 |
|
| 11 | 控制變壓器 | BK-50VA | 只 | 1 |
|
| 12 | 功率電阻 | 75Ω/75W | 只 | 3 |
|
| 13 | 整流橋 |
|
只 | 1 |
|
| 14 | 通電延時繼電器 | ST3P/ 220V | 只 | 2 |
|
| 15 | 斷電延時繼電器 | ST3P/ 220V | 只 | 2 |
|
| 16 | 直流欠電流繼電器 | JL14-11ZQ | 只 | 1 |
|
| 17 | 直流欠電壓繼電器 | JCDY-2/Q 220V | 只 | 1 |
|
| 18 | 直流過電流繼電器 |
JL14-11Z |
只 |
1 |
|
| 19 | 硬線（電線） | BV 1.5mm2 紅色 | 米 | 100 |
|
| 20 | 多股軟線 | RV 0.5mm2 紅 | 米 | 50 |
|
| 21 | 線比（線鼻） | Φ1.5-3 開口 | 個 | 50 |
|
| 22 | 直流電機 |
|
臺 | 1 |
|
| 23 | 三相鼠籠式異步電動機 | 1.1kW | 臺 | 1 |
|
| 24 | 三相鼠籠式異步電動機 | 180W | 臺 | 1 |
|
| 25 | 電機安裝板 |
|
塊 | 1 |
|
| （六）管線材部分 | |||||
| 1 | 線管 | Ф25 PVC | 米 | 6 |
|
| 2 | 管直通 | Ф25 PVC | 個 | 5 |
|
| 3 | 管三通 | Ф25 PVC | 個 | 5 |
|
| 4 | 管彎頭 | Ф25 PVC | 個 | 6 |
|
| 5 | 管夾 | Ф25 | 個 | 15 |
|
| 6 | 管接頭（杯疏） | Ф25 | 個 | 10 |
|
| 7 | 扎帶 | 3X100mm | 包 | 1 |
|
| 8 | 鎧裝電纜 | 3*35平方/10kV | 米 | 10 |
|
| 9 | 電力電纜 | 4*25 | 米 | 20 |
|
| 10 | 電力電纜 | 3*50+1*25 | 米 | 20 |
|
| 11 | 中間對接頭 | GT-25 | 只 | 10 |
|
| 12 | 中間對接頭 | GT-50 | 只 | 10 |
|
| 13 | 銅線鼻 | DT-25 | 只 | 10 |
|
| 14 | 銅線鼻 | DT-50 | 只 | 10 |
|
| 15 | 熱縮中間接頭附件 |
|
套 | 5 |
|
| （七）電梯部分 | |||||
| 1 | 電梯井道 | 安裝在電氣控制板上 | 臺 | 1 |
|
| 2 | 電梯底座 | 安裝在電氣控制板上 | 臺 | 1 |
|
| 3 | 三菱FX3U-64MR系列可編程控制器 | 安裝在電氣控制板上 | 個 | 1 |
|
| 4 | 三菱FR-D720S變頻器 | 安裝在電梯架頂部 | 只 | 1 |
|
| 5 | 到層提示鐘 | 安裝在電梯架頂部 | 個 | 1 |
|
| 6 | 曳引電動機 | 安裝在電梯架頂部 | 臺 | 1 |
|
| 7 | 蝸輪減速器（15 ：1） | 安裝在電梯架頂部 | 臺 | 1 |
|
| 8 | 連軸器 | 安裝在電梯架頂部 | 只 | 1 |
|
| 9 | 電磁制動器 | 安裝在電梯架頂部 | 只 | 1 |
|
| 10 | 曳引輪 | 安裝在電梯架頂部 | 只 | 1 |
|
| 11 | 導向輪 | 安裝在電梯架頂部 | 只 | 2 |
|
| 12 | 限速器 | 安裝在井道上 | 只 | 1 |
|
| 13 | 旋轉編碼器 | 安裝在導軌上 | 只 | 1 |
|
| 14 | 導軌 | 放在底盤包裝箱內 | 條 | 4 |
|
| 15 | 對重裝置 | 安裝在電梯底座上 | 個 | 1 |
|
| 16 | 重塊 | 安裝在井道中 | 塊 | 若干 |
|
| 17 | 彈簧緩沖器 | 安裝在電梯底座上 | 只 | 2 |
|
| 18 | 綱絲索 | 安裝在轎廂頂部 | 根 | 7 |
|
| 19 | 限速器鋼索張緊裝置（重塊） | 安裝在井道中 | 個 | 1 |
|
| 20 | 超載裝置 | 安裝在井道中 | 套 | 1 |
|
| 21 | 隨行電纜 | 安裝在各樓層外部 | 條 | 1 |
|
| 22 | 永磁感應器 | 安裝在電梯外部 | 只 | 1 |
|
| 23 | 樓層召喚盒 | 安裝在各樓層及底座外部 | 塊 | 4 |
|
| 24 | 轎廂內操縱盒 | 安裝在各樓層外部 | 塊 | 1 |
|
| 25 | 樓層顯示屏 | 安裝在導軌上 | 個 | 5 |
|
| 26 | 層門機構 | 安裝在轎廂架底部 | 扇 | 4 |
|
| 27 | 轎廂 | 安裝在轎廂架頂部 | 只 | 1 |
|
| 28 | 安全鉗 | 安裝在轎廂上 | 對 | 2 |
|
| 29 | 導靴 | 安裝在轎廂一側 | 只 | 2 |
|
| 30 | 門機裝置 | 安裝在轎廂背部 | 套 | 1 |
|
| 31 | 照明燈 | 安裝在電梯架一側 | 只 | 1 |
|
| 32 | 風扇 | 安裝在電氣控制板上 | 只 | 1 |
|
| 33 | 電氣控制板 | 安裝在電氣控制板上 | 塊 | 1 |
|
| 34 | 報警蜂鳴器 | 安裝在電氣控制板上 | 只 | 1 |
|
| 35 | 到站鐘鈴 | 安裝在電氣控制板上 | 只 | 1 |
|
| 36 | DC 24V電源 | 安裝在電氣控制板上 | 只 | 1 |
|
| 37 | 故障設置板 | 安裝在電氣控制板上 | 塊 | 1 |
|
| 38 | 交流接觸器 | 安裝在電氣控制板上 | 只 | 1 |
|
| 39 | 漏電脫扣器 | 安裝在井道上、下部 | 只 | 1 |
|
| 40 | 接線板 | 工具包內 | 塊 | 1 |
|
| 41 | 極限開關（上、下） | 工具包內 | 只 | 2 |
|
| 42 | 尖嘴鉗 | 工具包內 | 只 | 1 |
|
| 43 | 十字螺絲刀Φ4 | 工具包內 | 只 | 2 |
|
| 44 | 502膠水 | 工具包內 | 瓶 | 1 |
|
| 45 | 常用螺釘 | 安裝在電氣控制板上 | 枚 | 若干 |
|
| 46 | 微動開關 | 工具包內 | 只 | 4 |
|
| 47 | 故障考核器（8寸） | 內含編程軟件及參考程序 | 臺 | 1 |
|
| 48 | 三菱專用通訊電纜 | 工具包內 | 套 | 1 |
|
| 49 | 三菱PLC專用編程光盤 |
|
碟 | 1 |
|
| 50 | 教學電梯使用說明書 |
|
冊 | 1 |
|
| （八）實訓工具部分 | |||||
| 1 | 尖嘴鉗 | 150mm 6" | 把 | 2 |
|
| 2 | 剝線鉗 |
|
把 | 2 |
|
| 3 | 電烙鐵 | 40W | 把 | 2 |
|
| 4 | 一字螺絲刀 | Φ5×150mm 中一字 | 把 | 2 |
|
| 5 | 十字螺絲刀 | Φ5×150mm 中十字 | 把 | 2 |
|
| 6 | 斜口鉗 | 6" | 把 | 2 |
|
| 7 | 驗電筆 | 0-500V | 支 | 1 |
|
| 8 | 萬用表 | DT890+ | 只 | 1 |
|
| 9 | 鉗形電流 |
|
只 | 1 |
|
| 10 | 兆歐表 | 500V | 只 | 1 |
|
| 11 | 熱風槍 | 交流220 V | 把 | 1 |
|
| 12 | 手動液壓鉗 | YQK-300(8-300) | 把 | 1 |
|
| 13 | 銅鼻子 | 只 | 只 | 3 |
|
| 14 | 電烙鐵 | 100W | 把 | 1 |
|
| 15 | 卷尺 | 3M | 把 | 2 |
|
| 16 | 手鋸弓 | 301 | 把 | 1 |
|
| 17 | 鋼鋸條 | 細齒 | 條 | 3 |
|
| 18 | 電工刀 |
|
把 | 1 |
|
| 19 | 活動扳手 | 8" 200mm | 只 | 1 |
|
| 20 | 內六角扳手 | 1.5-10mm 全套 | 套 | 1 |
|
| 21 | 工具箱 |
|
只 | 1 |
|
| （九）其它部分 | |||||
| 1 | 裝置平臺 |
|
套 | 1 |
|
| 2 | 低電壓開關實訓柜 |
|
套 | 1 |
|
| 3 | 變壓器實訓柜 |
|
套 | 1 |
|
| 4 | 護套自鎖線 | Φ4×100CM 黃/綠/紅/藍/黑 | 條 | 50 |
|
| 5 | 安裝螺絲 |
|
套 | 1 |
|
